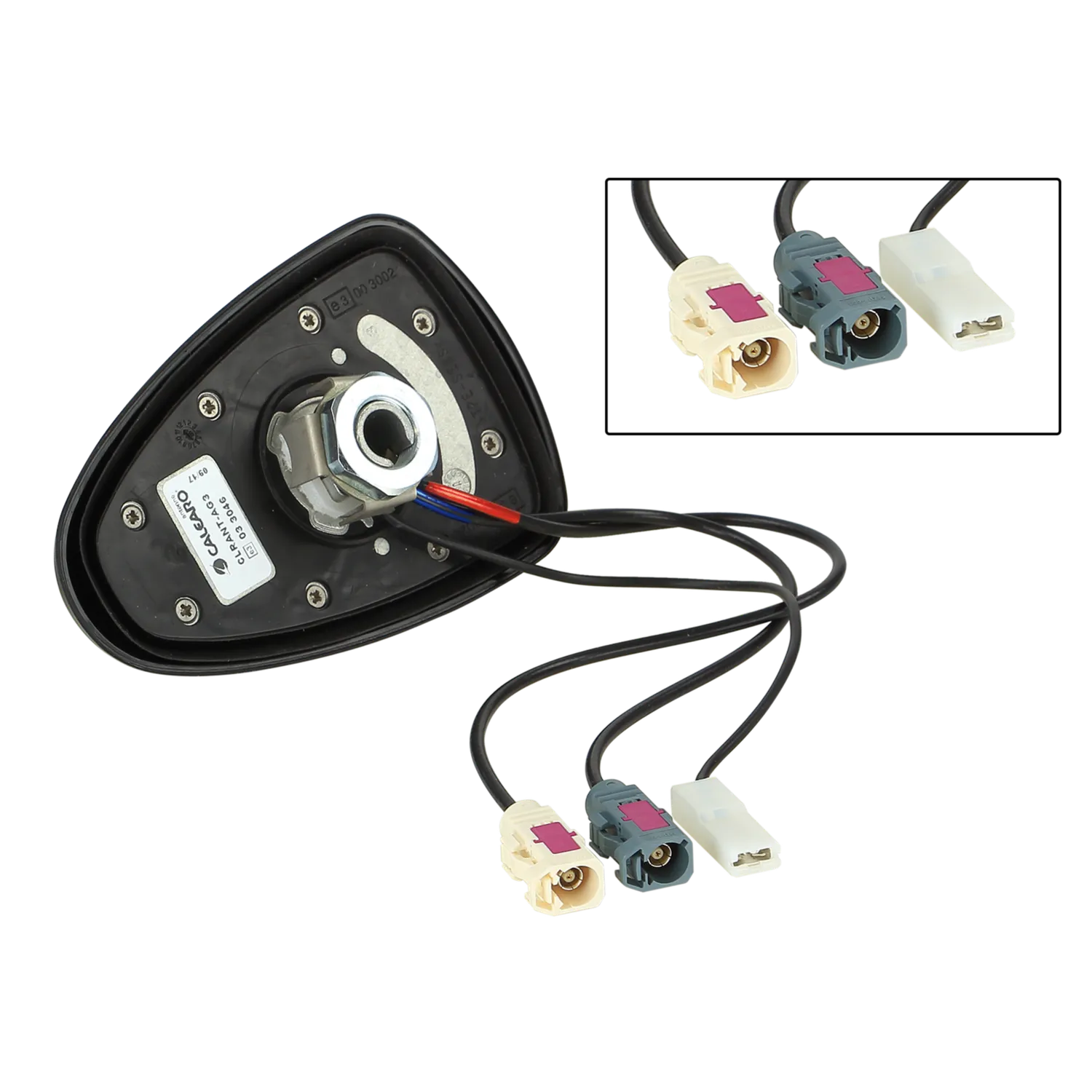

Die Dachantenne AM/FM DAB/DAB+ Shark II Phantom von ACV ist eine aktive Antenne zur Montage am hinteren Teil des Fahrzeugdachs. Sie deckt die Frequenzbereiche AM von 150 kHz bis 1710 kHz, FM von 87,5 MHz bis 108 MHz und DAB/DAB+ von 174 MHz bis 240 MHz ab. Die Stromaufnahme beläuft sich auf maximal 80 mA für den AM/FM-Bereich und 33 mA für DAB/DAB+. Für den Anschluss stehen Fakra B(f) für AM/FM und Fakra G(f) für DAB/DAB+ zur Verfügung, wobei die Leitungslängen 250 mm beziehungsweise 200 mm betragen. Die Spannungsversorgung erfolgt über 12 V extern oder per Phantomspeisung. Ein Anzugsmoment von 6,5 Nm ist bei der Installation einzuhalten. Die Polarisation ist in beiden Bereichen linear-vertikal ausgeführt.

• DAB Antenne
• Einbauort: Dach hinten
• Maße Antennenfuß: Länge 117 mm, Breite 76 mm, Höhe 62 mm
• Bohrung: 19 mm rund oder 15 mm x 15 mm quadratisch
• Anschluss AM/FM: Fakra B(f) weiß RG174
• Anschluss DAB/DAB+: Fakra G(f) grau RG174
• Anschluss Speisespannung: Flachstecker 6,3 mm
• Leitungslänge AM/FM: 250 mm
• Leitungslänge DAB/DAB+: 200 mm
• Polarisation: Linear-Vertikal

• Frequenzbereich AM: 150 kHz – 1710 kHz
• Frequenzbereich FM: 87,5 MHz – 108 MHz
• Frequenzbereich DAB/DAB+: 174 MHz – 240 MHz
• Stromaufnahme AM/FM: max. 80 mA
• Stromaufnahme DAB/DAB+: max. 33 mA
• Impedanz: 50 Ohm
• Zugewinn DAB/DAB+: 2 dBi
• Rauschzahl FM: 3,5 dB
• Rauschzahl DAB/DAB+: 2 dB
• Stehwellenverhältnis DAB/DAB+: < 3:1
• Spannungsversorgung: 12 V extern / 12 V Phantomspeisung
• Anzugsmoment: 6,5 Nm ± 20 %
