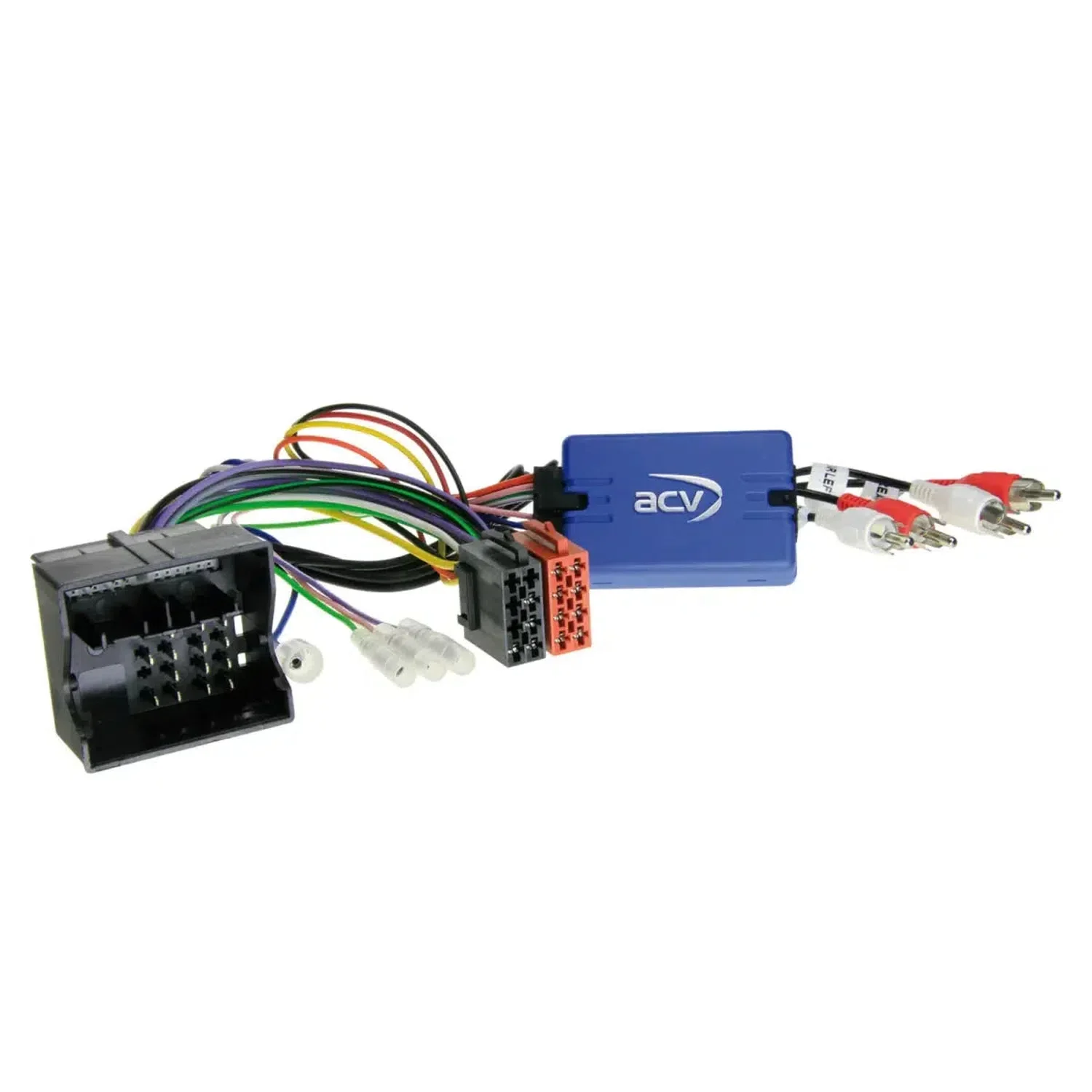

LFB Audi 40Pin Quadlock Amp 2/4 Kanal ist eine Lenkradfernbedienung von ACV mit CAN Bus und 40 Pin Quadlock VAG Stecker. Die Anbindung an OEM Soundsysteme erfolgt 2 Kanal oder 4 Kanal über Cinch(m) front/rear. Unterstützt werden Nachrüstgeräte mit Vorverstärkerausgangsleistung größer 3V. Bereitgestellt werden Signale für +12V Zündung Klemme 15, +12V Beleuchtung Klemme 58, +12V Rückfahrsignal, Masse GND Handbremssignal sowie +12V Amp Verstärker Remote. Die Belastbarkeit der Gesamtausgänge beträgt 100 mA max. Für höheren Strombedarf sind Relais mit Spulenwiderstand 75 Ohm (1 Relais) oder 150 Ohm (2 Relais) vorgesehen. Kompatibel mit Fahrzeugen mit Blaupunkt, Matsushita, Grundig Concert II, Symphony II, Chorus II 2-DIN OEM Geräten sowie RNS-E 16:9 OEM Navigation; nicht für Bosch BNS 5.0 Monochrom OEM Navigation.

• Lenkradfernbedienung
• CAN Bus
• Anschluss: 40 Pin Quadlock VAG Stecker
• Anschluss: 2 Kanal / 4 Kanal OEM Soundsystem, Cinch(m) front/rear
• Nachrüstgeräte mit Vorverstärkerausgangsleistung größer 3V
• Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
• Fahrzeuge mit RNS-E 16:9 OEM Navigation
• Fahrzeuge ohne Bosch BNS 5.0 Monochrom OEM Navigation
• Geeignet für: Audi A1 (8X) 07/2010 - 04/2018
• Geeignet für: Audi A3 (8P) 05/2003 - 04/2005
• Geeignet für: Audi A3 (8P) 10/2004 - 04/2013
• Geeignet für: Audi A4 B6 (8E) 11/2000 - 10/2005
• Geeignet für: Audi A4 B7 (8E) 11/2004 - 02/2009
• Geeignet für: Audi A6 (C5/B4) 05/2001 - 03/2006
• Geeignet für: Audi Q3 (8U) 10/2011 - 11/2014
• Geeignet für: Audi Q3 (8U) 02/2015 - 06/2018
• Geeignet für: Audi R8 (42) 04/2007 - 05/2015
• Geeignet für: Audi TT (8J) 04/2006 - 04/2010
• Geeignet für: Audi TT (8J) 08/2010 - 03/2014
• Bei nicht bekannter Audi Steckervariante: 42sad00c mit ISO/Mini ISO und 40 Pin Quadlock Kabelbaum

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• grün: Masse GND Handbremssignal
• blau: +12V Amp Verstärker Remote
• Belastbarkeit Gesamtausgänge: 100 mA max.
• Strombedarf größer 100 mA: 1 Relais Spulenwiderstand 75 Ohm min.
• Strombedarf größer 100 mA: 2 Relais Spulenwiderstand 150 Ohm min.
• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• LFB Kabel 42s/acv > Alpine Klinke: 42ctalpinelead
• LFB Kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
• LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
• LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 42ctchinahulead
• LFB Kabel 42s/acv > Clarion Klinke: 42ctclarionlead
• LFB Kabel 42s/acv > Garmin Vieo RV52 Stereo Dock 3 Kabel: 42ctgarminlead
• LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 42ctjvclead
• LFB Kabel 42s/acv > Kenwood 1 Kabel: 42ctkenwoodlead
• LFB Kabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
• LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead3
• LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead5
• LFB Kabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
• LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
• LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
• LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 42ctsmartlead
• LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
• LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 42ctzeneclead
• Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display
• Fahrzeuge mit RNS-E OEM Navigation
• Fahrzeuge mit BNS 5.0 OEM Navigation: 42a-1324-001
• Nachrüstgeräte mit Vorverstärkerausgangsleistung kleiner 3V: 42sad006
