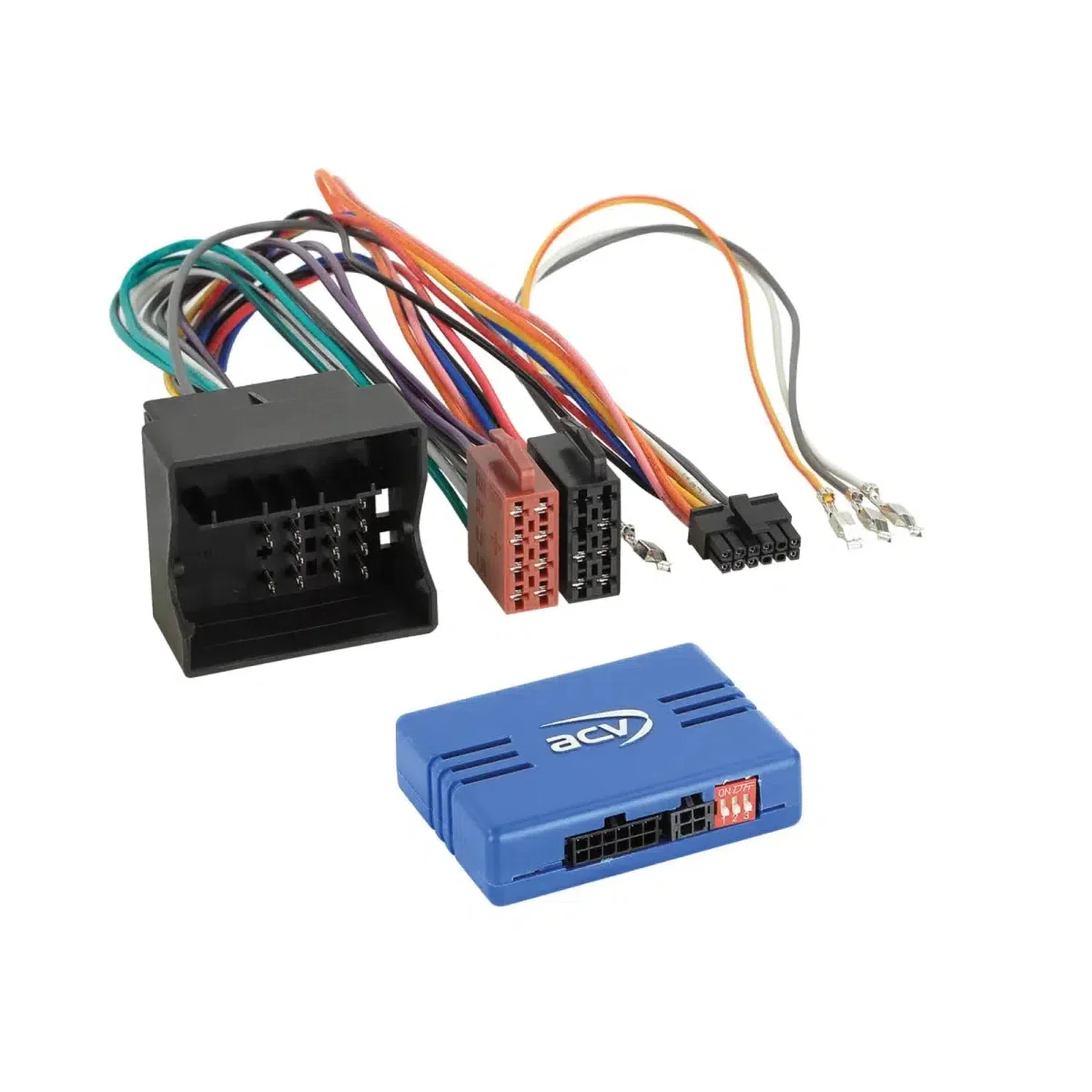

ACV LFB Audi/Seat/Skoda/VW 40Pin Quadlock ist eine Lenkradfernbedienung mit CAN Bus und 40 Pin Quadlock VAG Anschluss. Kompatibel mit zahlreichen Audi, Seat, Skoda und VW Modellen gemäß Kompatibilitätsliste. Stellt Zündung Klemme 15 mit +12 V und 1,5 A max., Beleuchtung Klemme 58 mit +12 V und 0,1 A max., Rückfahrsignal mit +12 V und 1,5 A max. sowie ein Geschwindigkeitssignal bereit. Dipschalterstellung für das Nachrüstgerät prüfen. Für Fahrzeuge ohne 52 Pin Quadlock. Für Audi ohne MMI System. Für Fahrzeuge Audi und Seat Exeo mit 2-DIN OEM Gerät. Anschluss über 40 Pin Quadlock VAG Stecker Artikel 42cx25. Anschlusskabel für Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent und Zenec gemäß Teilenummern verfügbar.

• Lenkradfernbedienung
• Hersteller: ACV
• CAN Bus
• Anschluss: 40 Pin Quadlock VAG Stecker, Artikel 42cx25
• Fahrzeuge ohne 52 Pin Quadlock
• Fahrzeuge Audi ohne MMI System
• Fahrzeuge Audi Seat Exeo mit 2-DIN OEM Gerät
• Für folgende Fahrzeuge geeignet
  • Audi
    • Audi A1 (8X) 07/2010 - 04/2018*
    • Audi A3 (8P) 05/2003 - 04/2005***
    • Audi A3 (8P) 10/2004 - 04/2013***
    • Audi A4 B6 (8E) 11/2000 - 10/2005***
    • Audi A4 B7 (8E) 11/2004 - 02/2009***
    • Audi A5 (8T/8F) 06/2007 - 10/2011***
    • Audi A6 (C5/B4) 05/2001 - 03/2006***
    • Audi Q3 (8U) 10/2011 - 11/2014*
    • Audi Q3 (8U) 02/2015 - 06/2018***
    • Audi Q5 (8R) 09/2008 - 05/2012***
    • Audi Q5 (8R) 09/2012 - 01/2017***
    • Audi R8 (42) 04/2007 - 05/2015***
    • Audi TT (8J) 04/2006 - 04/2010***/*****
    • Audi TT (8J) 08/2010 - 03/2014***/*****
  • Seat
    • Seat Alhambra (7N) 10/2010 - 04/2015
    • Seat Altea (5P) 06/2004 - 03/2009
    • Seat Altea (5P) 04/2009 - 07/2015
    • Seat Exeo (3R) 03/2009 - 05/2013***
    • Seat Ibiza (6J) 06/2008 - 02/2012
    • Seat Ibiza (6J) 03/2012 - 06/2015
    • Seat Leon (1P) 09/2005 - 03/2009
    • Seat Leon (1P) 04-2009 - 11/2012
    • Seat Mii (AA) 12/2011 - 06/2019****
    • Seat Toledo (5P) 01/2005 - 10/2009
    • Seat Toledo (NH) 03/2013 - 05/2015
  • Skoda
    • Skoda Citigo (AA) 06/2012 - 05/2017****
    • Skoda Fabia (5J) 03/2007 - 04/2010
    • Skoda Fabia (5J) 06/2010 - 06/2014
    • Skoda Octavia (1Z) 06/2004 - 05/2009
    • Skoda Octavia (1Z) 01/2009 - 03/2013
    • Skoda Rapid (NH) 10/2012 - 04/2015
    • Skoda Roomster (5J) 09/2006 - 04/2010
    • Skoda Roomster (5J) 06/2010 - 02/2015
    • Skoda Superb (3T) 07/2008 - 05/2013
    • Skoda Superb (3T) 06/2013 - 05/2015
    • Skoda Yeti (5L) 08/2009 - 10/2013
  • VW
    • VW Amarok (2H) 07/2010 - 08/2016
    • VW Beetle (16) 11/2011 - 06/2016
    • VW Caddy III (2K) 10/2003 - 08/2010
    • VW Caddy III (2K) 09/2010 - 04/2015
    • VW Caddy IV (DU) 06/2015 - 09/2020******
    • VW Caravelle (7H) 10/2004 - 09/2009**
    • VW Caravelle (7H) 09/2009 - 05/2015**
    • VW CC (3C/35) 06/2008 - 11/2011
    • VW CC (3C/35) 02/2012 - 08/2016
    • VW Eos (1F) 05/2006 - 10/2010
    • VW Eos (1F) 10/2010 - 04/2015
    • VW Fox (5Z) 04/2005 - 06/2011
    • VW Golf V (1K) 11/2003 - 09/2008
    • VW Golf V (1KM) 06/2007 - 10/2009
    • VW Golf V Plus (1KP) 01/2005 - 02/2009
    • VW Golf VI (1K) 11/2008 - 09/2012
    • VW Golf VI (1KM) 11/2009 - 04/2013
    • VW Golf VI (1K) 06/2011 - 07/2016
    • VW Golf VI Plus (1KP) 03/2009 - 01/2014
    • VW Jetta III (1K5/1KM) 09/2005 - 10/2010
    • VW Jetta IV (162) 01/2011 - 08/2014
    • VW Passat B6 (3C2) 11/2005 - 07/2010
    • VW Passat B6 (3C5) 08/2005 - 07/2010
    • VW Passat B7 (3C/362) 11/2010 - 10/2014
    • VW Phaeton (3D) 05/2007 - 05/2010
    • VW Polo IV (9N) 03/2005 - 03/2009
    • VW Polo V (6R) 06/2009 - 01/2014
    • VW Scirocco III (13) 08/2008 - 04/2014
    • VW Sharan II (7N) 08/2010 - 04/2015
    • VW T5 Transporter (7H) 08/2003 - 09/2009**
    • VW T5 Transporter (7H) 09/2009 - 05/2015**
    • VW T6 (7HC) 07/2015 - 08/2019******
    • VW Tiguan I (5N) 10/2007 - 02/2011
    • VW Tiguan I (5N) 06/2011 - 04/2016
    • VW Touareg I (7L) 06/2003 - 11/2006**
    • VW Touareg I (7L) 11/2006 - 02/2010**
    • VW Touran (1T) 01/2003 - 09/2006
    • VW Touran (1T) 11/2006 - 04/2010
    • VW Touran (1T) 08/2010 - 04/2015
    • VW UP! (AA) 12/2011 - 06/2016****

• Dipschalterstellung für Nachrüstgerät prüfen
• Folgende Signale werden zur Verfügung gestellt
  • Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein
  • rosa: +12 V Zündung Klemme 15, 1,5 A max.
  • orange: +12 V Beleuchtung Klemme 58, 0,1 A max.
  • weiß: +12 V Rückfahrsignal, 1,5 A max.
  • gelb/grün gelb/rot: Geschwindigkeitssignal
  • grau: keine Funktion
  • Lenkradfernbedienung
  • *Fahrzeuge mit Chorus OEM Gerät mit monochromen Display
  • **Fahrzeuge mit OEM Soundsystem Artikel 13-1424-26
  • ***Fahrzeuge mit Chorus OEM Gerät mit monochromen Display
  • ***Fahrzeuge mit OEM Soundsystem Artikel 13-1424-25
  • ****Fahrzeuge ohne OEM Soundsystem
  • *****OEM Soundsystem CAN Aktivierung
  • ******Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB
• Anschlusskabel für folgende Radiohersteller
  • Multilead diverse Geräte: 42arc100
  • Alpine 3,5 mm Klinkenanschluss: 42arc101
  • Blaupunkt 2010 3,5 mm Klinkenanschluss: 42arc107
  • Blaupunkt 2010 Key1 Key2 GND Anschluss: 42arc000
  • China HU Key1 Key2 GND Anschluss: 42arc000
  • Clarion 3,5 mm Klinkenanschluss: 42arc104
  • Digital Dynamics Einkabelanschluss: 42arc108
  • ESX Key1 Key2 Anschluss: 42arc000
  • JVC 3,5 mm Klinkenanschluss: 42arc104
  • JVC Einkabelanschluss: 42arc105
  • Kenwood Einkabelanschluss: 42arc105
  • Kenwood 2017 3,5 mm Klinkenanschluss: 42arc107
  • Kenwood 2020 Key1 Key2 GND Anschluss: 42arc000
  • Pioneer 3,5 mm Klinkenanschluss: 42arc107
  • Pioneer AVH DMH SPH 3,5 mm Klinkenanschluss: 42arc1072
  • Snooper Key1 Key2 Anschluss: 42arc000
  • Sony 3,5 mm Klinkenanschluss: 42arc107
  • XZent Einkabelanschluss: 42arc108
  • Zenec Einkabelanschluss: 42arc108
• Allgemeine Installationshinweise
  • Anschluss- und Anschlussreihenfolge
    • 1: Einstellungen und Konfiguration des Interfaces spannungsfrei vornehmen
    • 2: Konfiguration des Radioanschlusskabels prüfen
    • 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
    • 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
    • 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zu letzt
    • 6: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung Kamera FSE Antennen-Phantomspeisung und weitere
  • Änderungen der Konfiguration des Interfaces und des Radioanschlusskabels
    • 1: Änderungen spannungsfrei durchführen
    • 2: Anschluss nach Änderung siehe oben 5 und 6
  • Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal
  • Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen
    • 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
    • 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
    • 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
    • 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
    • 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
    • 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
