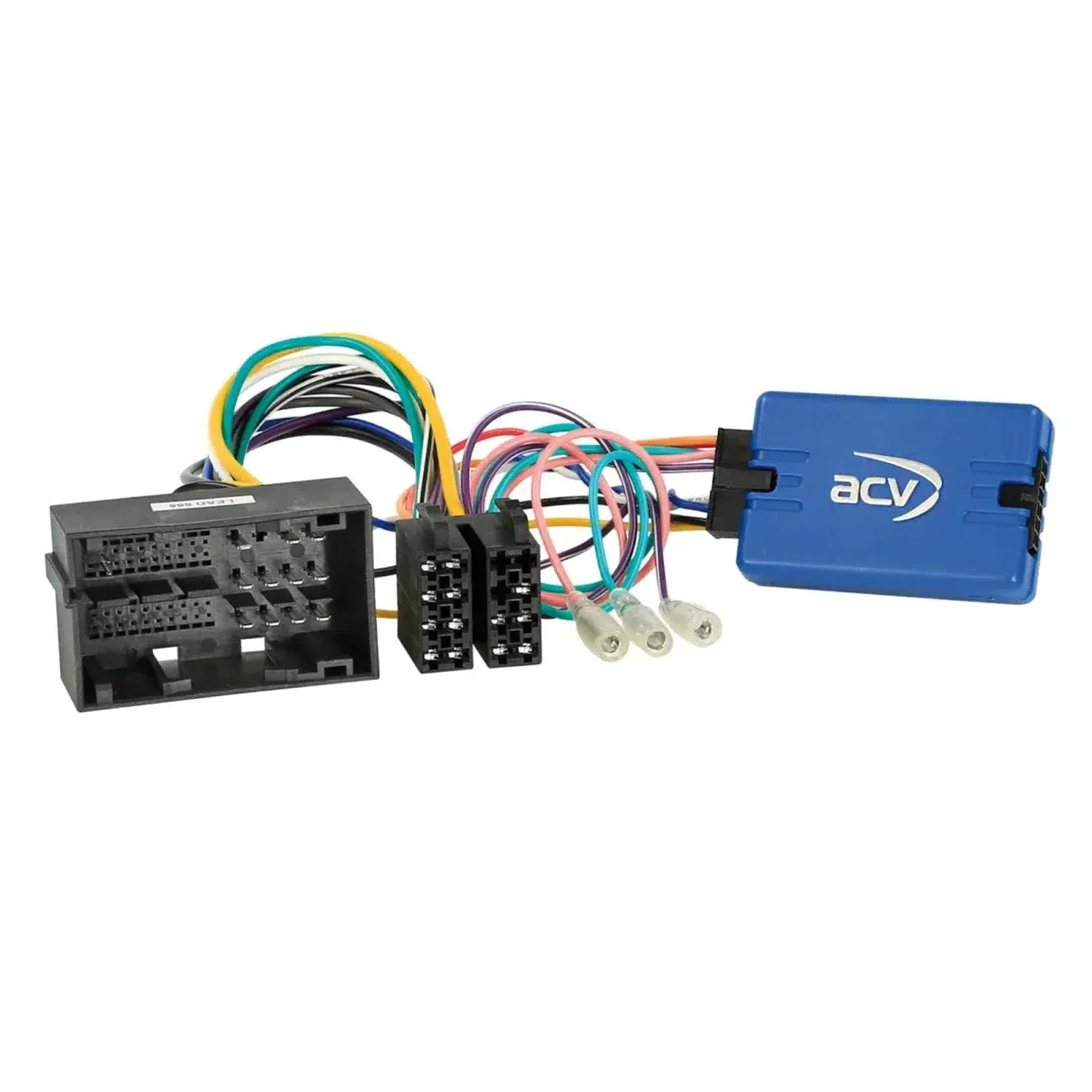

LFB Fiat 52Pin ist eine Lenkradfernbedienung von ACV mit CAN Bus und 52 Pin Fiat Stecker. Geeignet für Fiat Ducato (ZAF 250) 05/2014 - 11/2021. Fahrzeuge mit OEM Gerät; Fahrzeuge ohne Continental VP1 / VP2 / Daiichi OEM Gerät. Folgende Signale werden zur Verfügung gestellt: +12V Zündung Klemme 15, +12V Beleuchtung Klemme 58, +12V Rückfahrsignal, Geschwindigkeitssignal, Masse GND Handbremssignal. Belastbarkeit Gesamtausgänge: 100 mA max. Bei Strombedarf größer 100 mA: 1 Relais Spulenwiderstand 75 Ohm min, 2 Relais Spulenwiderstand 150 Ohm min. Fahrzeuge mit Continental VP1 / VP2 OEM Gerät: LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52 Pin, Artikel 42sfa019. Anschlusskabel für folgende Radiohersteller verfügbar: Alpine, Parrot, Bosch-Blaupunkt >2010 Mini ISO, Blaupunkt/China HU/Kenwood 3 Kabel, Clarion, JVC 1 Kabel/Klinke, Kenwood 1 Kabel, Multilead diverse Geräte, Multilead diverse Geräte/Pioneer 2022>, Panasonic 1 Kabel, Blaupunkt/Kenwood/Pioneer Klinke, Pioneer AVH/DMH/SPH 2022> Klinke lose, Geräte mit LFB-Anlernfunktion, Blaupunkt/Kenwood/Sony Klinke, XZent/Zenec 1 Kabel.

• Lenkradfernbedienung
• Hersteller: ACV
• CAN Bus
• Anschluss: 52 Pin Fiat Stecker
• Kompatibilität: Fiat Ducato (ZAF 250) 05/2014 - 11/2021
• Fahrzeuge mit OEM Gerät
• Fahrzeuge ohne Continental VP1 / VP2 / Daiichi OEM Gerät
• Alternative bei Continental VP1 / VP2 OEM Gerät: LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52 Pin, Artikel 42sfa019

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Gesamtausgänge: 100 mA max.
• Relaisempfehlung bei Strombedarf größer 100 mA: 1 Relais, Spulenwiderstand 75 Ohm min.
• Relaisempfehlung bei Strombedarf größer 100 mA: 2 Relais, Spulenwiderstand 150 Ohm min.
• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• Anschlusskabel 42s/acv > Alpine Klinke: 42ctalpinelead
• Anschlusskabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
• Anschlusskabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
• Anschlusskabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 42ctchinahulead
• Anschlusskabel 42s/acv > Clarion Klinke: 42ctclarionlead
• Anschlusskabel 42s/acv > JVC 1 Kabel/Klinke: 42ctjvclead
• Anschlusskabel 42s/acv > Kenwood 1 Kabel: 42ctkenwoodlead
• Anschlusskabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
• Anschlusskabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead3
• Anschlusskabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead5
• Anschlusskabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
• Anschlusskabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
• Anschlusskabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
• Anschlusskabel 42s/acv > Geräte mit LFB-Anlernfunktion: 42ctsmartlead
• Anschlusskabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
• Anschlusskabel 42s/acv > XZent/Zenec 1 Kabel: 42ctzeneclead
• Allgemeine Installationshinweise – Überprüfung:
• 1: Überprüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
• 2: Demontage des OEM Gerätes spannungsfrei vornehmen
• 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
• Allgemeine Installationshinweise – Anschluss- und Anschlussreihenfolge:
• 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
• 2: Konfiguration des Radioanschlusskabels prüfen
• 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
• 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
• 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
• 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
• 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
• 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
• Allgemeine Installationshinweise – Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
• 1: Änderungen spannungsfrei durchführen
• 2: Anschluss nach Änderung siehe oben 5 bis 8
• Allgemeine Installationshinweise – Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
• 1: Rückrüstung auf das OEM Gerät
• 2: OEM Gerät bedienen
• 3: CAN Bus-Ruhe herstellen
• 4: Überprüfung der Hardwarekonfiguration des Interfaces
• 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
• Weitere Hinweise:
• Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
• Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
• 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
• 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
• 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
• 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
• 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
• 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
