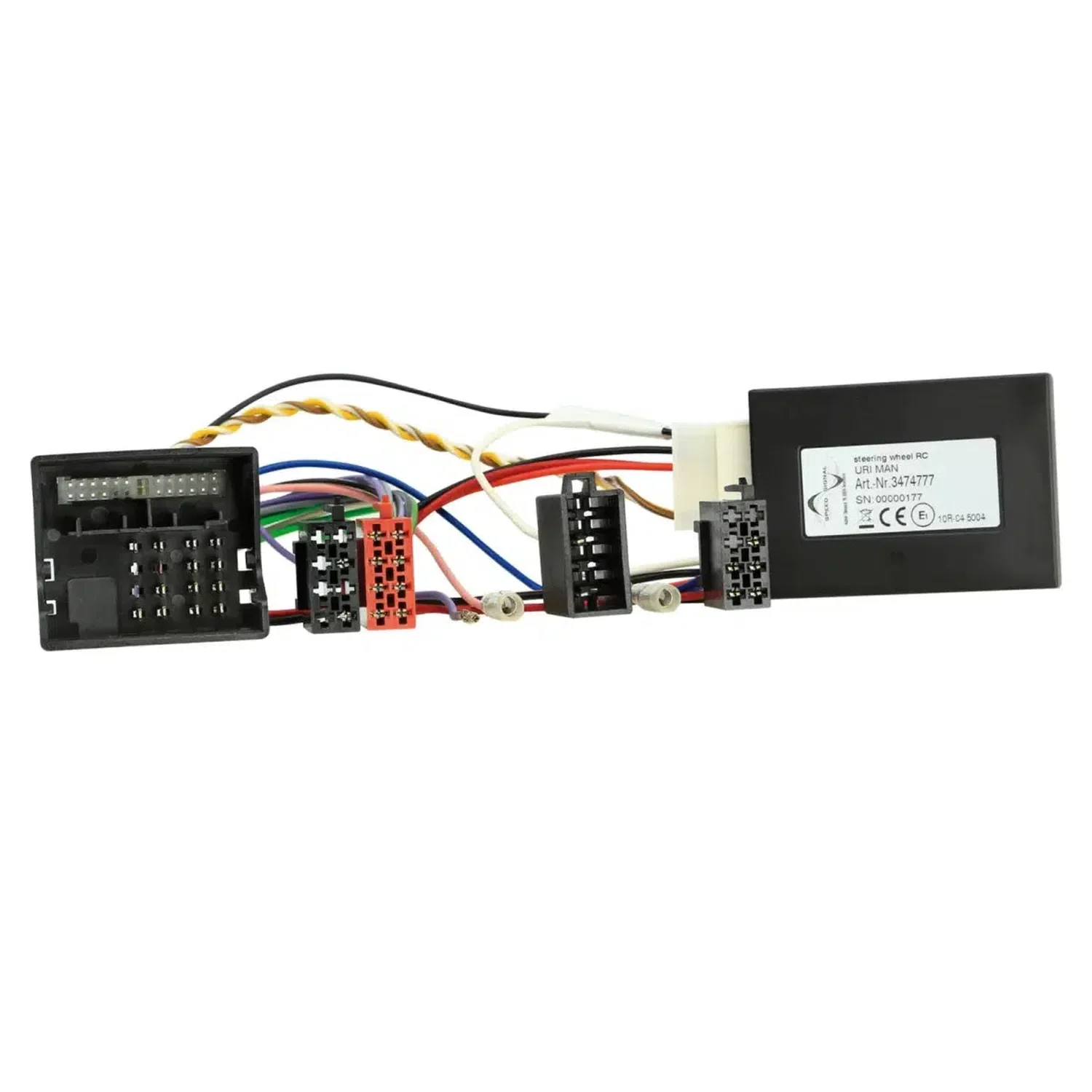

ACV LFB MAN 40Pin Quadlock ist eine Lenkradfernbedienung mit 40 Pin Quadlock MAN Anschluss und CAN Bus. Sie stellt +12 V Zündung (Klemme 15), +12 V Beleuchtung (Klemme 58), +12 V Rückfahrsignal sowie ein Geschwindigkeitssignal bereit. Die Belastbarkeit beträgt 200 mA max für Gesamtausgänge und 180 mA max pro Einzelausgang; bei höherem Strombedarf sind Relais mit mindestens 75 Ohm bzw. 150 Ohm Spulenwiderstand vorgesehen. Für Fahrzeuge mit +24 Volt Spannungsversorgung ist ein Spannungswandler 24 Volt auf 12 Volt mit max. 10 A (Artikel 30.3520-06) vorgesehen. Kompatibel für MAN TGA, TGL, TGM, TGS und TGX von 2007 bis 2020. Die MQS-Steckerbelegung umfasst B11 (+12 V Amp Remote), D10 (Preamp-GND 2 V max.), D11 (Preamp-R 2 V max.) und D12 (Preamp-L 2 V max.). Für Kameraanbindungen stehen D3 (Video+), D4 (Video-) und D6 (+24 V Rückfahrsignal) zur Verfügung; CAN Bus high/low liegt an MQS B6/B12. Für Fahrzeuge mit 42 Pin Quadlock ist der Umrüstadapter VAG 42Pin Quadlock auf 40Pin Quadlock (Artikel 321328-24) vorgesehen.

• Lenkradfernbedienung
• Hersteller: ACV
• Anschluss: 40 Pin Quadlock MAN Stecker
• Schnittstelle: CAN Bus
• Spannungsversorgung: +12 V
• Fahrzeuge mit +24 V: Spannungswandler 24 V > 12 V, max. 10 A (Artikel 30.3520-06)
• Kompatibel mit MAN TGA/TGL/TGM/TGS/TGX 2007–2020
• +12 V Zündung Klemme 15
• +12 V Beleuchtung Klemme 58
• +12 V Rückfahrsignal
• Geschwindigkeitssignal
• Lenkradfernbedienung
• Adapter bei 42 Pin Quadlock: VAG 42Pin Quadlock > 40Pin Quadlock (Artikel 321328-24)
• CAN Bus high/low: schwarz/blau bzw. braun/schwarz, MQS Stecker B6/B12
• Fahrzeuge mit ISO Anschluss: CAN Bus im ISO Stromstecker
• Optionales Zubehör: 2-DIN Radioblende MAN TGA/TGL/TGM/TGS/TGX Rubber Touch (Artikel 391165-01)
• LFB Speedsignal Kabel Blaupunkt 2010>/Pioneer/Sony 4 Pin: 42c-3474101
• LFB Speedsignal Kabel JVC/Kenwood/XZent/Zenec 1 Lead 4 Pin: 42c-3474104
• LFB Speedsignal Kabel Alpine/Clarion/JVC 3,5 mm Klinke 4 Pin: 42c-3474105
• LFB Speedsignal Kabel Blaupunkt 2010>/China HU Lead 4 Pin: 42c-3474124

• Belastbarkeit Gesamtausgänge: 200 mA max.
• Belastbarkeit Einzelausgang: 180 mA max.
• Relaisanforderung bei Strombedarf größer 180 mA: 1 Relais Spulenwiderstand 75 Ohm min.
• Relaisanforderung bei Strombedarf größer 180 mA: 2 Relais Spulenwiderstand 150 Ohm min.
• MQS Subwoofer-Pinbelegung 40 Pin Quadlock: B11 +12 V Amp Remote
• MQS Subwoofer-Pinbelegung 40 Pin Quadlock: D10 Preamp-GND 2 V max.
• MQS Subwoofer-Pinbelegung 40 Pin Quadlock: D11 Preamp-R 2 V max.
• MQS Subwoofer-Pinbelegung 40 Pin Quadlock: D12 Preamp-L 2 V max.
• MQS Kamera-Pinbelegung 40 Pin Quadlock: D3 Video+
• MQS Kamera-Pinbelegung 40 Pin Quadlock: D4 Video-
• MQS Kamera-Pinbelegung 40 Pin Quadlock: D6 +24 V Rückfahrsignal
• Dipschalterstellung Lenkradfernbedienung auf Nachrüstgerät prüfen
• Dipschalterstellung Fahrzeugausstattung prüfen
