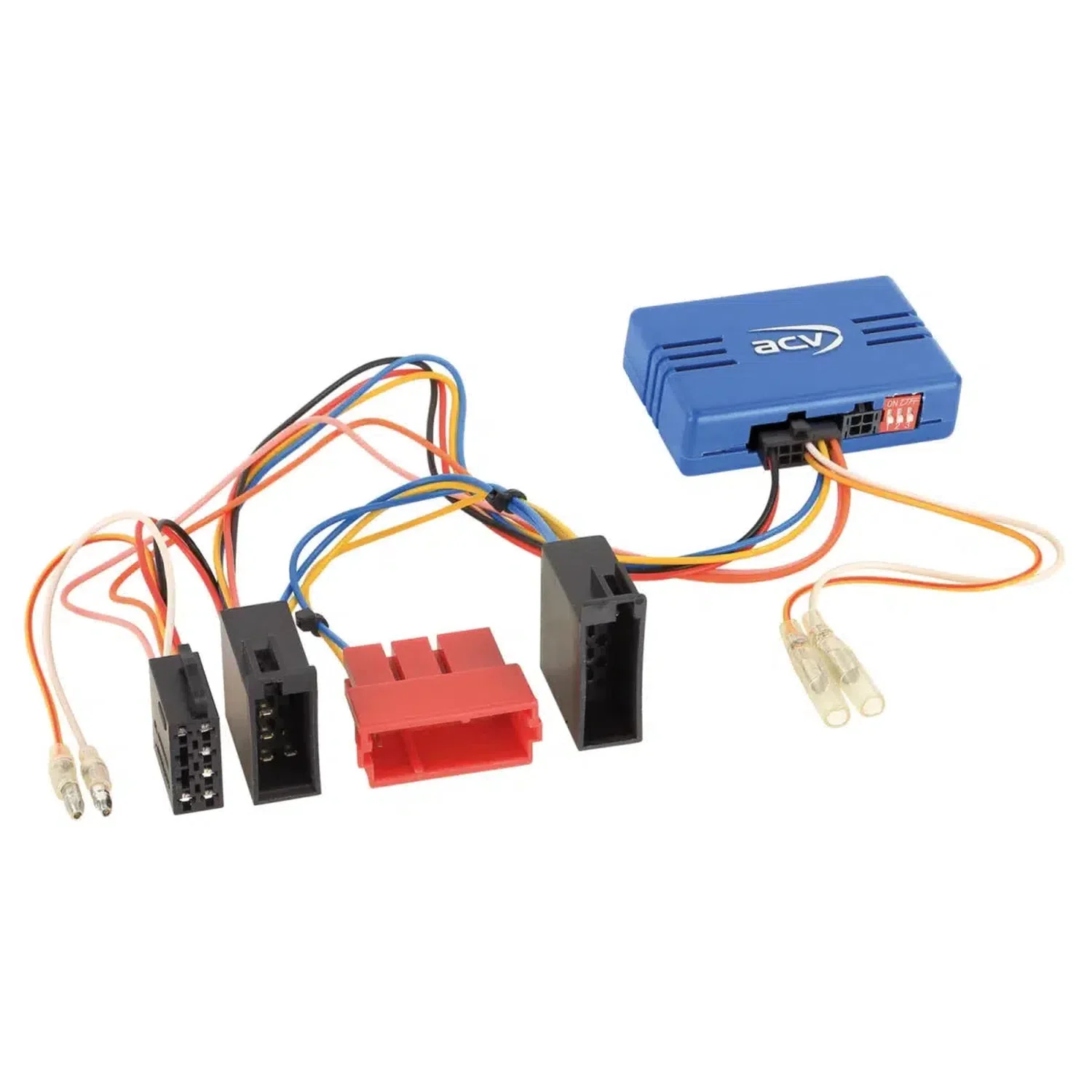

ACV LFB Mercedes ISO/10 Pin ISO/Mini ISO ist eine Lenkradfernbedienung mit Anschluss über ISO, 10 Pin ISO und Mini ISO Stecker für Mercedes. Ausführung mit CAN Bus und Dipschalterstellung für Nachrüstgerät. OEM Gerätezuordnung: Mercedes Audio 5 und Audio 10 1-DIN, Mercedes Audio 30 APS 1-DIN Navigation, VW Crafter RCD 2001 1-DIN. Bereitgestellte Signale: +12V Zündung Klemme 15 1,5A max., +12V Beleuchtung Klemme 58 0,1A max., +12V Rückwärtssignal 1,5A max., Geschwindigkeitssignal, Lenkradfernbedienung. Anschlusskabel verfügbar für Multilead, Alpine, Blaupunkt, China HU, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent und Zenec mit spezifischen Adapter-IDs. Fahrzeugzuordnungen umfassen diverse Mercedes Baureihen sowie VW Crafter I.

• Lenkradfernbedienung
• Anschluss: ISO / 10 Pin ISO / Mini ISO Stecker Mercedes
• CAN Bus
• Dipschalterstellung für Nachrüstgerät prüfen
• OEM Geräte
  • Mercedes mit Audio 5 / Audio 10 1-DIN OEM Gerät
  • Mercedes mit Audio 30 APS 1-DIN OEM Navigation
  • VW Crafter mit RCD 2001 1-DIN OEM Gerät
• Bereitgestellte Signale
  • +12V Zündung Klemme 15 1,5A max.
  • +12V Beleuchtung Klemme 58 0,1A max.
  • +12V Rückwärtssignal 1,5A max.
  • Geschwindigkeitssignal
  • Lenkradfernbedienung
• Für folgende Fahrzeuge geeignet
  • Mercedes A-Klasse (W169) 10/2004 - 04/2012
  • Mercedes A-Klasse (C169) 11/2004 - 07/2011
  • Mercedes B-Klasse (T245) 06/2005 - 06/2011
  • Mercedes C-Klasse (W203) 03/2000 - 01/2005
  • Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
  • Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
  • Mercedes E-Klasse (W210) 06/1999 - 12/2002
  • Mercedes SL-Klasse (R230) 08/2001 - 02/2006
  • Mercedes SLR (C199) 13/2003 - 12/2009
  • Mercedes Sprinter (W906) 04/2006 - 08/2013
  • Mercedes Sprinter (W906) 08/2013 - 05/2018
  • Mercedes Vito/Viano (W639) 07/2003 - 08/2010
  • Mercedes Vito/Viano (W639) 09/2010 - 03/2014
  • VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
  • VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

• Fahrzeuge mit abweichenden Komfort-Innenraum CAN Bus Anschluss
  • braun-rot verdrillt: CAN high
  • braun verdrillt: CAN low
  • CAN Bus an CAN Bus Verteiler Schwellerleiste
  • CAN Bus an Klimatronik
  • CAN Bus in Mini ISO Stecker: Pin 1 Can low / Pin 2 Can high
  • CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN High / Pin 6 CAN low
  • CAN Bus in 18 Pin AMP Stecker: Pin 8 CAN low / Pin 9 CAN high / nicht Robert-Bosch CAN
• OEM Geräte mit ISO Blockanschluss
  • ISO Verlängerung Lautsprecher 10 cm Artikel: 1322-02
  • Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem
  • Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO Artikel: 13-1190-50
• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• Anschlusskabel für folgende Radiohersteller
  • Multilead diverse Geräte: 42arc100
  • Alpine 3,5mm Klinkenanschluss: 42arc101
  • Blaupunkt 2010> 3,5mm Klinkenanschluss: 42arc107
  • Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss: 42arc000
  • China HU Key1 / Key2 / (GND) Anschluss: 42arc000
  • Clarion 3,5mm Klinkenanschluss: 42arc104
  • Digital Dynamics Einkabelanschluss: 42arc108
  • ESX Key1 / Key2 Anschluss: 42arc000
  • JVC 3,5mm Klinkenanschluss: 42arc104
  • JVC Einkabelanschluss: 42arc105
  • Kenwood Einkabelanschluss: 42arc105
  • Kenwood 2017> 3,5mm Klinkenanschluss: 42arc107
  • Kenwood 2020> Key1 / Key2 / GND Anschluss: 42arc000
  • Pioneer 3,5mm Klinkenanschluss: 42arc107
  • Snooper Key1 / Key2 Anschluss: 42arc000
  • Sony 3,5mm Klinkenanschluss: 42arc107
  • XZent Einkabelanschluss: 42arc108
  • Zenec Einkabelanschluss: 42arc108
• Allgemeine Installationshinweise
  • Anschluss- und Anschlussreihenfolge
    • 1: Einstellungen und Konfiguration des Interfaces spannungsfrei vornehmen
    • 2: Konfiguration des Radioanschlusskabels prüfen
    • 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
    • 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
    • 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zu letzt
    • 6: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
  • Änderungen der Konfiguration des Interfaces und des Radioanschlusskabels
    • 1: Änderungen spannungsfrei durchführen
    • 2: Anschluss nach Änderung siehe oben 5 und 6
  • Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen
    • 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
    • 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
    • 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
    • 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
    • 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
    • 6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes
