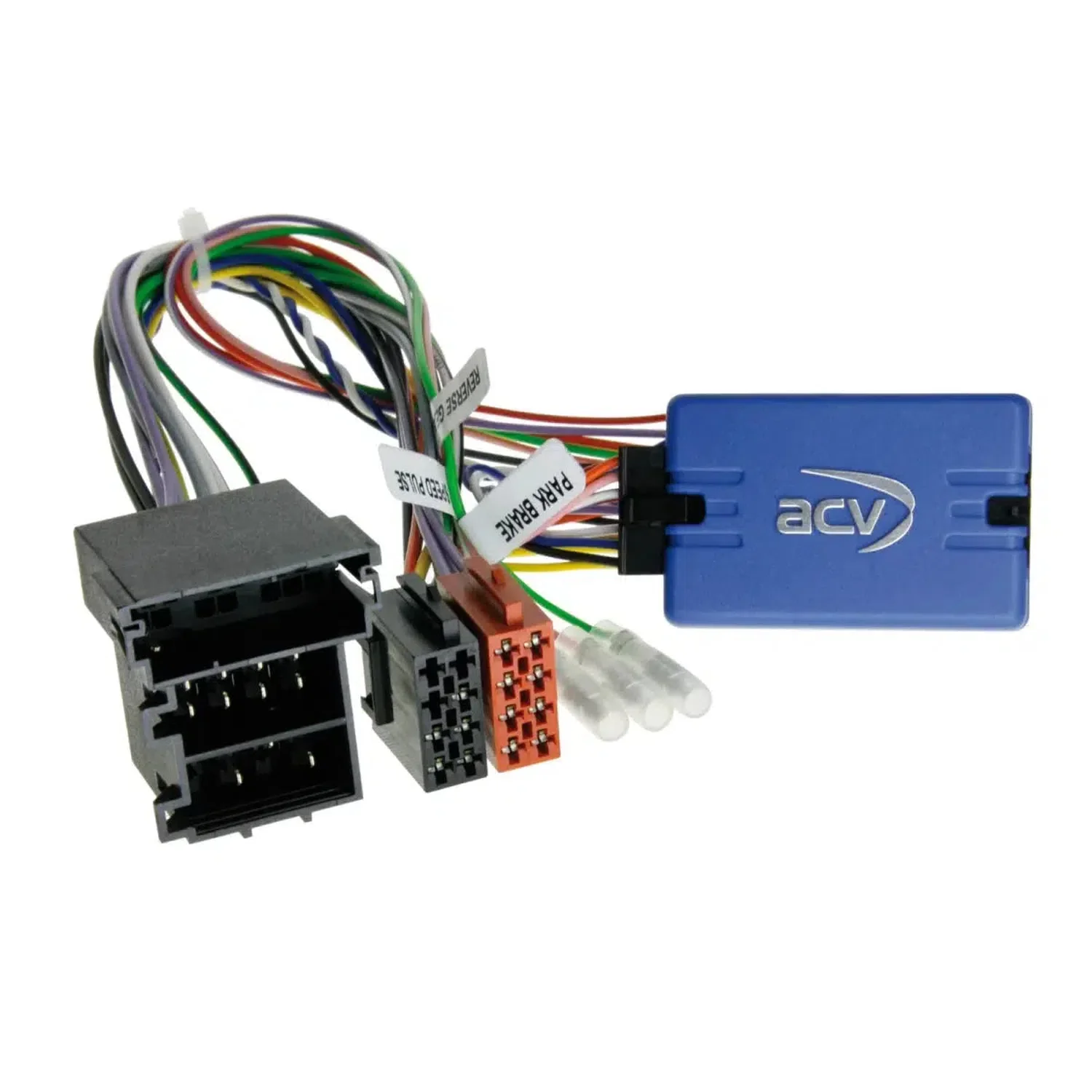

ACV LFB Mercedes ISO/Mini ISO ist eine Lenkradfernbedienung mit Anschluss über ISO/Mini ISO für Fahrzeuge mit CAN Bus im Mini ISO Stecker und Fahrzeuge mit 1-DIN Audio 5 OEM Gerät. Es stellt Signale bereit: +12V Zündung Klemme 15, +12V Beleuchtung Klemme 58, +12V Rückwärtssignal, Geschwindigkeitssignal sowie Masse GND Handbremssignal; Belastbarkeit der Gesamtausgänge 100 mA max. Der CAN Bus Anschluss erfolgt am Innenraum-CAN Bus Verteiler im Fußraum, CAN High blau und CAN Low weiß, alternativ Klimatronik verdrillt rot/braun CAN High und braun CAN Low. ISO Stecker mit Pin 7 +12V Zündungsstrom Klemme 15 und Pin 6 +12V Beleuchtung Klemme 58. Rückfahrsignal nicht immer unterstützt. Kompatibel mit Mercedes A-Klasse C169/W169 10/2004 - 04/2008 und 06/2008 - 06/2012, B-Klasse T245 07/2005 - 04/2008 und 04/2008 - 09/2011, C-Klasse CL203/S203/W203 02/2004 - 09/2007, Sprinter W906 04/2006 - 08/2013 und 08/2013 - 05/2018, Vito/Viano W639 04/2006 - 08/2010 und 09/2010 - 03/2014. Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• Lenkradfernbedienung
• Hersteller: ACV
• Anschluss: ISO / Mini ISO
• Fahrzeuge mit CAN Bus im Mini ISO Stecker
• Fahrzeuge mit 1-DIN Audio 5 OEM Gerät
• Rückfahrsignal nicht immer unterstützt
• Kompatible Fahrzeuge
  • Mercedes A-Klasse C169/W169 10/2004 - 04/2008
  • Mercedes A-Klasse C169/W169 06/2008 - 06/2012
  • Mercedes B-Klasse T245 07/2005 - 04/2008
  • Mercedes B-Klasse T245 04/2008 - 09/2011
  • Mercedes C-Klasse CL203/S203/W203 02/2004 - 09/2007
  • Mercedes Sprinter W906 04/2006 - 08/2013
  • Mercedes Sprinter W906 08/2013 - 05/2018
  • Mercedes Vito/Viano W639 04/2006 - 08/2010
  • Mercedes Vito/Viano W639 09/2010 - 03/2014
• Fehlanschluss beschädigt das Interface
• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein

• ISO Stecker Belegung: Pin 7 +12V Zündungsstrom Klemme 15
• ISO Stecker Belegung: Pin 6 +12V Beleuchtung Klemme 58
• CAN Bus Anschluss: Innenraum-CAN Bus Verteiler im Fußraum
• CAN Bus: blau CAN High / weiß CAN Low; alternativ Klimatronik verdrillt rot/braun CAN High / braun CAN Low
• Bereitgestellte Signale: rot +12V Zündung Klemme 15
• Bereitgestellte Signale: orange +12V Beleuchtung Klemme 58
• Bereitgestellte Signale: lila/weiß +12V Rückwärtssignal
• Bereitgestellte Signale: rosa Geschwindigkeitssignal
• Bereitgestellte Signale: grün Masse GND Handbremssignal
• Rückfahrsignal Fahrerseite: +12V weiß/blau alternativ
• Belastbarkeit Gesamtausgänge: 100 mA max.
• Strombedarf größer 100 mA: 1 Relais Spulenwiderstand 75 Ohm min.
• Strombedarf größer 100 mA: 2 Relais Spulenwiderstand 150 Ohm min.
• Anschlusskabel für folgende Radiohersteller
  • LFB Kabel 42s/acv > Alpine Klinke: 42ctalpinelead
  • LFB Kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
  • LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
  • LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 42ctchinahulead
  • LFB Kabel 42s/acv > Clarion Klinke: 42ctclarionlead
  • LFB Kabel 42s/acv > Garmin Vieo RV52 Stereo Dock 3 Kabel: 42ctgarminlead
  • LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 42ctjvclead
  • LFB Kabel 42s/acv > Kenwood 1 Kabel: 42ctkenwoodlead
  • LFB Kabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
  • LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead3
  • LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead5
  • LFB Kabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
  • LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
  • LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
  • LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 42ctsmartlead
  • LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
  • LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 42ctzeneclead
