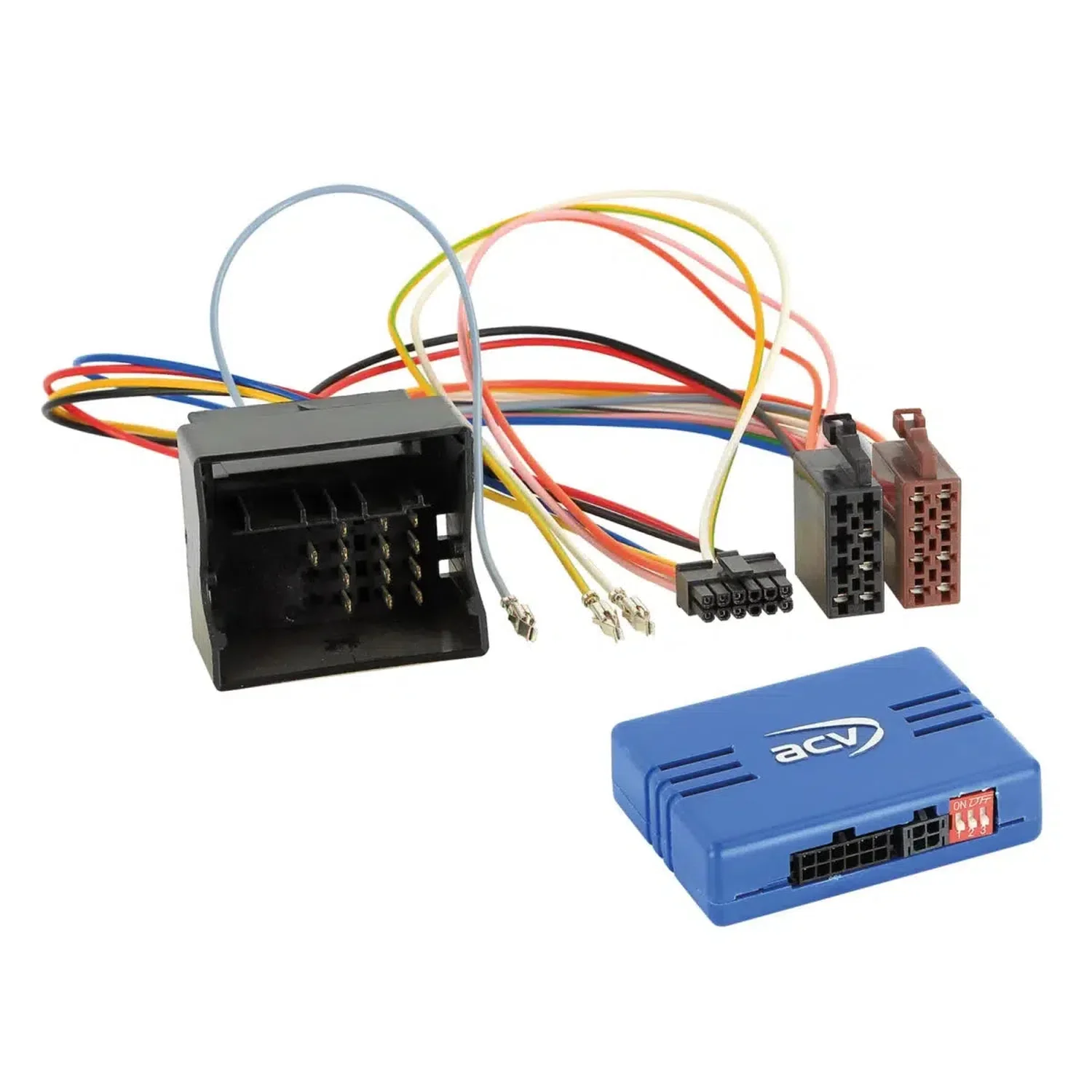

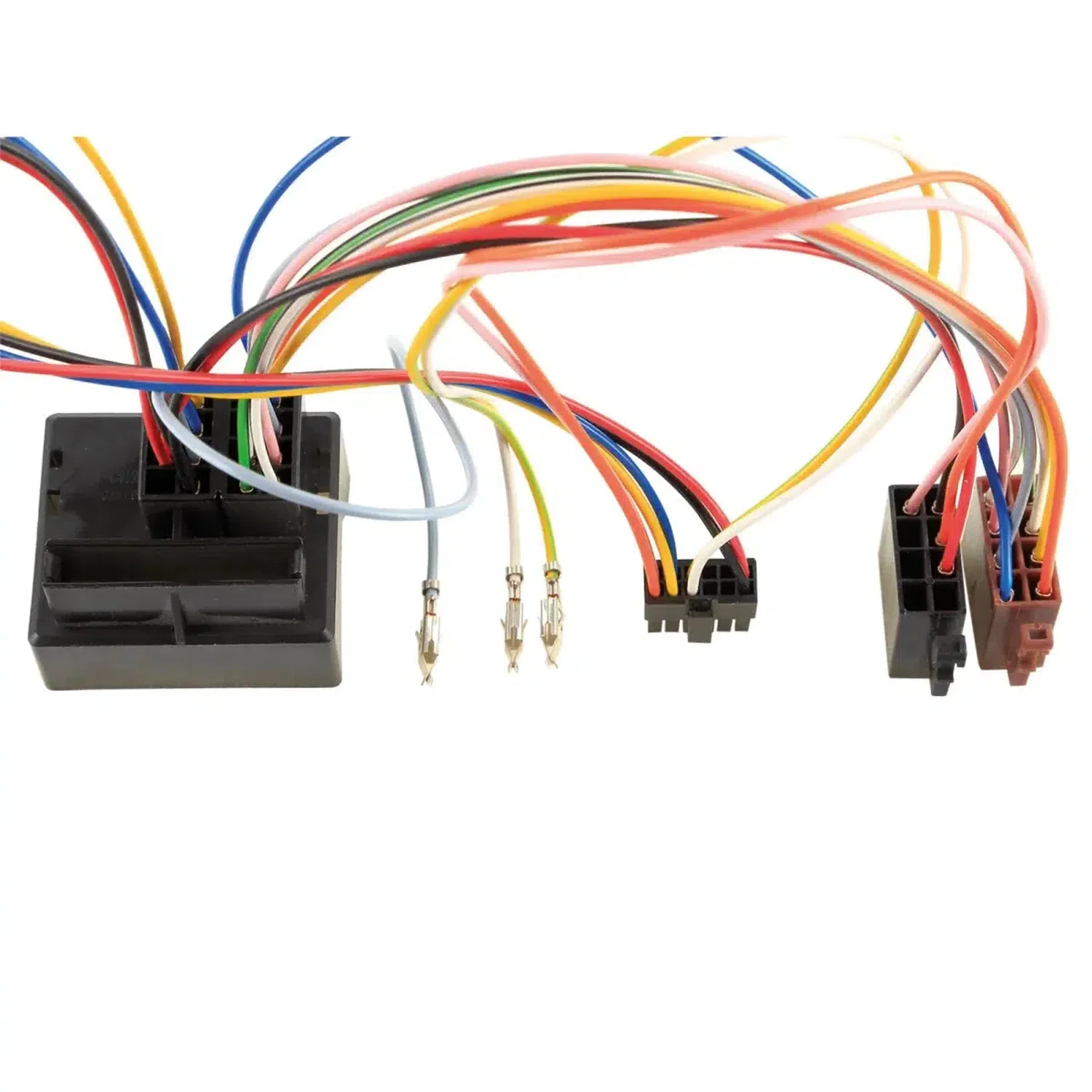

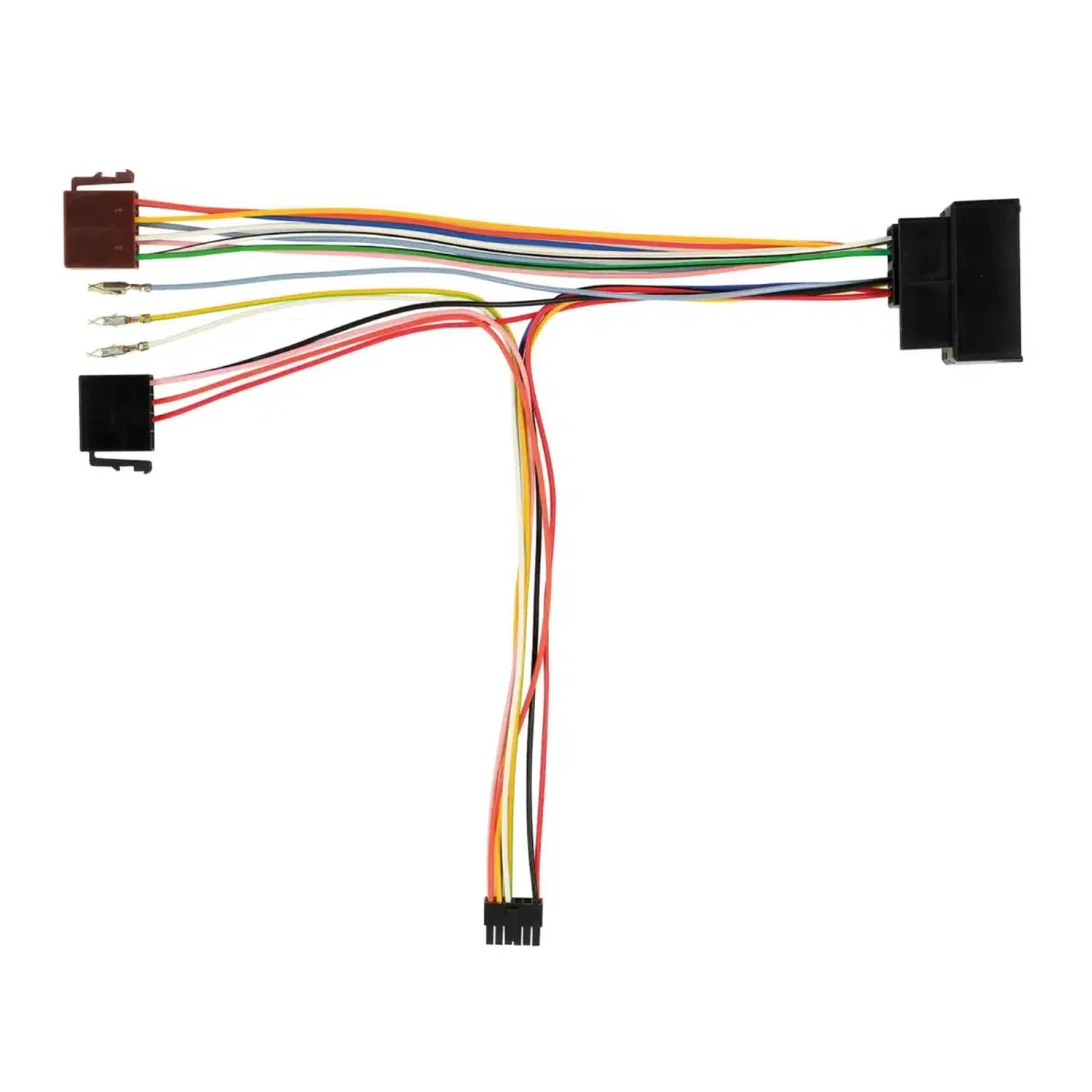

ACV LFB Nissan/Opel/Renault 40Pin Quadlock ist eine Lenkradfernbedienung mit 40 Pin Quadlock Opel Stecker 42cx21 für CAN Bus. Dipschalterstellung für das Nachrüstgerät prüfen. Unterstützung für OEM Geräte CD30, CD30MP, CDC40, CD50, CD70 und DVD 90. Fahrzeugeinstellungen nicht unterstützt; bei Opel Corsa D S07 10/2006 bis 08/2014 Fahrzeugeinstellungen über Lenkstock Wischerhebel. Bereitgestellte Signale: rosa +12V Zündung Klemme 15 1,5 A max., orange +12V Beleuchtung Klemme 58 0,1 A max., weiß +12V Rückfahrsignal 1,5 A max., gelb/grün, gelb/rot Geschwindigkeitssignal, grau keine Funktion, Lenkradfernbedienung. Hinweis zu Fahrzeugen mit trapezförmigem OEM Gerät. Anschlusskabel verfügbar für Multilead, Alpine, Blaupunkt, China HU, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent und Zenec mit den entsprechenden Artikelnummern. Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• Lenkradfernbedienung
• Hersteller: ACV
• Anschluss: 40 Pin Quadlock Opel Stecker 42cx21
• CAN Bus
• Kompatible OEM Geräte: CD30, CD30MP, CDC40, CD50, CD70, DVD 90
• Fahrzeugeinstellungen nicht unterstützt; Opel Corsa D S07 10/2006 - 08/2014 Fahrzeugeinstellungen unterstützt über Lenkstock Wischerhebel
• Dipschalterstellung für Nachrüstgerät prüfen
• Geeignet für folgende Fahrzeuge
  • Opel
    • Opel Antara L-A 11/2006 - 11/2010
    • Opel Antara L-A 01/2011 - 03/2015
    • Opel Agila A H00 06/2003 - 10/2007
    • Opel Astra H A-H 03/2004 - 02/2007
    • Opel Astra H A-H 02/2007 - 11/2010
    • Opel Combo C 10/2004 - 09/2011
    • Opel Corsa C X01 07/2003 - 07/2006
    • Opel Corsa D S07 10/2006 - 11/2010
    • Opel Corsa D S07 01/2011 - 08/2014
    • Opel Meriva A X01 11/2005 - 03/2010
    • Opel Signum I Z03 09/2005 - 08/2008
    • Opel Tigra Twin Top X-C 07/2004 - 11/2009
    • Opel Vectra C Z02 09/2005 - 09/2008
    • Opel Vivaro A X83 09/2006 - 01/2011
    • Opel Zafira B A-H 07/2005 - 06/2010
    • Opel Zafira B A-H 02/2008 - 12/2014
  • Nissan
    • Nissan Primastar X83 09/2006 - 01/2011*
  • Renault
    • Renault Trafic II L jL 10/2006 - 01/2011*
• Hinweis: Fahrzeuge mit trapezförmigem OEM Gerät
• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein

• Bereitgestellte Signale
  • rosa: +12V Zündung Klemme 15 1,5 A max.
  • orange: +12V Beleuchtung Klemme 58 0,1 A max.
  • weiß: +12V Rückfahrsignal 1,5 A max.
  • gelb/grün, gelb/rot: Geschwindigkeitssignal
  • grau: keine Funktion
  • Lenkradfernbedienung
• Fahrzeuge Opel Corsa D S07 10/2006 - 08/2014 mit Interfaceausfall nach längerer Betriebszeit
  • 1: OEM Gerät anschließen
  • 2: CAN Bus Ruhe herstellen
  • 3: CAN Bus Alternativabgriff > 32 Pin OEM Displaystecker Can High / Can Low > Pin 20 / Pin 23
  • 4: CAN Bus Alternativabgriff > Komfort-CAN an Klimatronik
• Anschlusskabel für folgende Radiohersteller
  • Multilead diverse Geräte: 42arc100
  • Alpine 3,5mm Klinkenanschluss: 42arc101
  • Blaupunkt 2010> 3,5mm Klinkenanschluss: 42arc107
  • Blaupunkt 2010> Key1 / Key2 / GND Anschluss: 42arc000
  • China HU Key1 / Key2 / GND Anschluss: 42arc000
  • Clarion 3,5mm Klinkenanschluss: 42arc104
  • Digital Dynamics Einkabelanschluss: 42arc108
  • ESX Key1 / Key2 Anschluss: 42arc000
  • JVC 3,5mm Klinkenanschluss: 42arc104
  • JVC Einkabelanschluss: 42arc105
  • Kenwood Einkabelanschluss: 42arc105
  • Kenwood 2017> 3,5mm Klinkenanschluss: 42arc107
  • Kenwood 2020> Key1 / Key2 / GND Anschluss: 42arc000
  • Pioneer 3,5mm Klinkenanschluss: 42arc107
  • Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss: 42arc1072
  • Snooper Key1 / Key2 Anschluss: 42arc000
  • Sony 3,5mm Klinkenanschluss: 42arc107
  • XZent Einkabelanschluss: 42arc108
  • Zenec Einkabelanschluss: 42arc108
• Allgemeine Installationshinweise
  • Anschluss- und Anschlussreihenfolge
    • 1: Einstellungen und Konfiguration des Interfaces spannungsfrei vornehmen
    • 2: Konfiguration des Radioanschlusskabels prüfen
    • 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
    • 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
    • 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zu letzt
    • 6: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung Kamera FSE Antennen Phantomspeisung und weitere
  • Änderungen der Konfiguration des Interfaces und des Radioanschlusskabels
    • 1: Änderungen spannungsfrei durchführen
    • 2: Anschluss nach Änderung siehe oben 5 und 6
  • Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen
    • 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
    • 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
    • 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
    • 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
    • 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
    • 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
