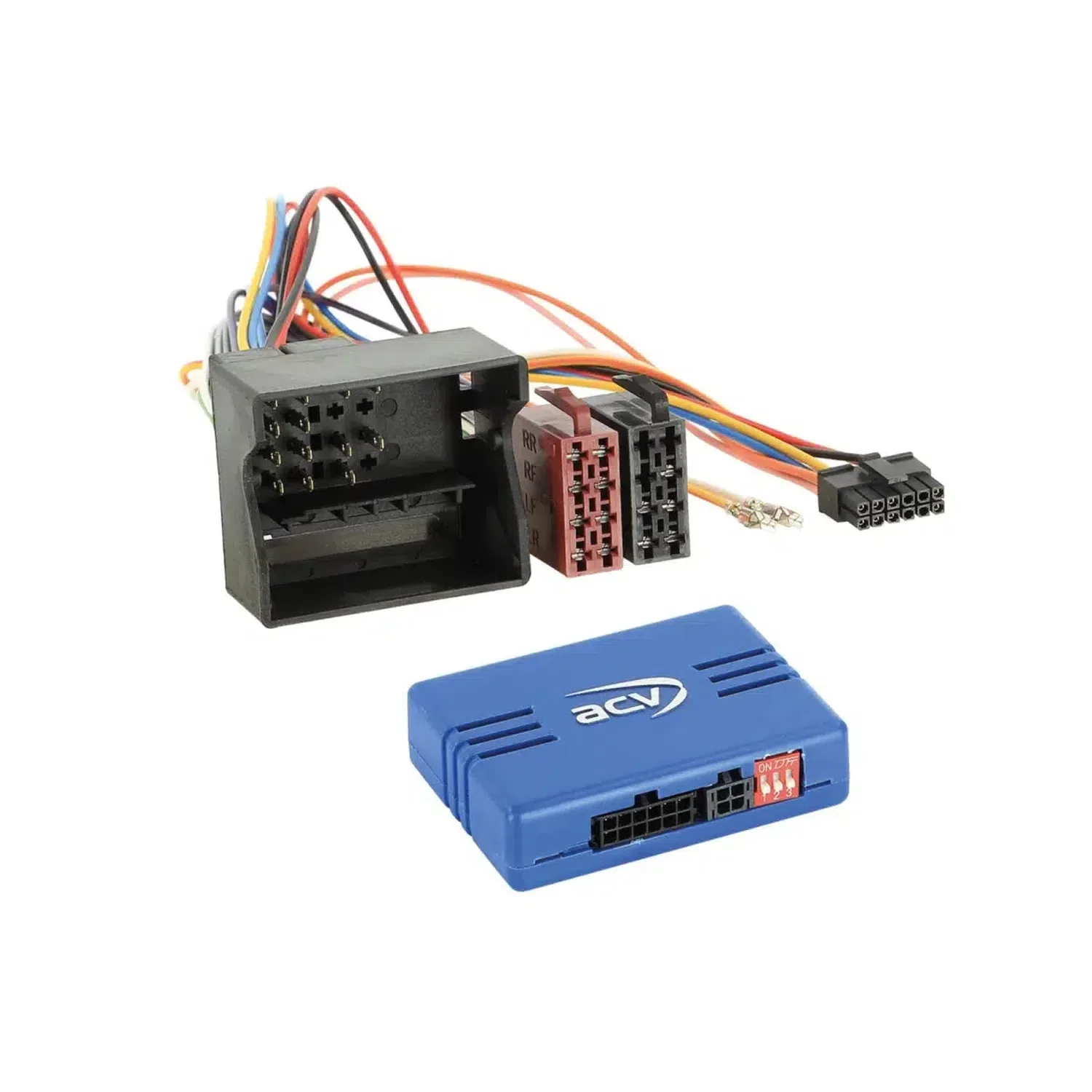

LFB Porsche Quadlock
Die LFB Porsche Quadlock Lenkradfernbedienung von ACV nutzt CAN Bus und den Anschluss über einen 40 Pin Quadlock Porsche Stecker. Ausgelegt für Fahrzeuge mit PCM 3.0, PCM 3.1 oder CRD30 OEM Gerät. Es stehen Signale wie +12V Zündung Klemme 15 (1,5A max.), +12V Beleuchtung Klemme 58 (0,1A max.), +12V Rückfahrssignal (1,5A max.), Geschwindigkeitssignal und Lenkradfernbedienung zur Verfügung. +12V Antennenremote Kammer A Pin 13 vor Installation mit OEM Gerät prüfen, Kammer A Pin 14 alternativ. Fahrzeugeinstellungen nicht unterstützt. Dipschalterstellung für Nachrüstgerät prüfen. Geeignet für Porsche 911 (977) 08/2008 - 05/2013, Porsche Boxster (987) 02/2009 - 01/2012, Porsche Boxster (981) 04/2012 - 01/2016, Porsche Cayenne (9PA/955) 02/2007 - 02/2010, Porsche Cayenne (92A/958) 05/2010 - 07/2014, Porsche Cayenne (92A/958) 10/2014 - 12/2017, Porsche Cayman (987C) 02/2009 - 11/2012, Porsche Cayman (987C) 03/2013 - 04/2016, Porsche Panamera (970) 09/2009 - 04/2013 und Porsche Panamera (970) 07/2013 - 07/2016.
- Lenkradfernbedienung
- Hersteller: ACV
- CAN Bus
- Anschluss: 40 Pin Quadlock Porsche Stecker
- Artikel: 42cx28
- Fahrzeuge mit PCM 3.0 / PCM 3.1 / CRD30 OEM Gerät
- +12V Antennenremote Kammer A Pin 13 vor Installation mit OEM Gerät prüfen
- Kammer A Pin 14 alternativ
- Fahrzeugeinstellungen nicht unterstützt
- Dipschalterstellung für Nachrüstgerät prüfen
- Geeignet für
- Porsche 911 (977) 08/2008 - 05/2013*
- Porsche Boxster (987) 02/2009 - 01/2012*
- Porsche Boxster (981) 04/2012 - 01/2016
- Porsche Cayenne (9PA/955) 02/2007 - 02/2010*
- Porsche Cayenne (92A/958) 05/2010 - 07/2014
- Porsche Cayenne (92A/958) 10/2014 - 12/2017
- Porsche Cayman (987C) 02/2009 - 11/2012*
- Porsche Cayman (987C) 03/2013 - 04/2016
- Porsche Panamera (970) 09/2009 - 04/2013
- Porsche Panamera (970) 07/2013 - 07/2016
- Zur Verfügung gestellte Signale
- rosa: +12V Zündung Klemme 15 1,5A max.
- orange: +12V Beleuchtung Klemme 58 0,1A max.
- weiß: +12V Rückfahrssignal 1,5A max.
- gelb/grün gelb/rot: Geschwindigkeitssignal
- Lenkradfernbedienung
- Hinweis
- Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- *Fahrzeuge mit MOST OEM Soundsystem > Artikel: 13-1190-52
- *Fahrzeuge mit OEM Soundsystem / Lautsprecherkabel: +12V Amp Remote MQS Stecker Kammer C Pin 4 weiß/rot mit OEM Gerät prüfen
- Anschlusskabel für folgende Radiohersteller
- Multilead diverse Geräte: 42arc100
- Alpine 3,5mm Klinkenanschluss: 42arc101
- Blaupunkt 2010> 3,5mm Klinkenanschluss: 42arc107
- Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss: 42arc000
- China HU Key1 / Key2 / (GND) Anschluss: 42arc000
- Clarion 3,5mm Klinkenanschluss: 42arc104
- Digital Dynamics Einkabelanschluss: 42arc108
- ESX Key1 / Key2 Anschluss: 42arc000
- JVC 3,5mm Klinkenanschluss: 42arc104
- JVC Einkabelanschluss: 42arc105
- Kenwood Einkabelanschluss: 42arc105
- Kenwood 2017> 3,5mm Klinkenanschluss: 42arc107
- Kenwood 2020> Key1 / Key2 / GND Anschluss: 42arc000
- Pioneer 3,5mm Klinkenanschluss: 42arc107
- Snooper Key1 / Key2 Anschluss: 42arc000
- Sony 3,5mm Klinkenanschluss: 42arc107
- XZent Einkabelanschluss: 42arc108
- Zenec Einkabelanschluss: 42arc108
- Allgemeine Installationshinweise
- Anschluss- und Anschlussreihenfolge
- 1: Einstellungen und Konfiguration des Interfaces spannungsfrei vornehmen
- 2: Konfiguration des Radioanschlusskabels prüfen
- 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
- 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
- 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zu letzt
- 6: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
- Änderungen der Konfiguration des Interfaces und des Radioanschlusskabels
- 1: Änderungen spannungsfrei durchführen
- 2: Anschluss nach Änderung siehe oben 5 und 6
- Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
- Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen
- 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
- 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
- 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
- 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
- 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
- 6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes
- Anschluss- und Anschlussreihenfolge
