Der STW-350F-188PR01-04 ist ein 15 Zoll (38 cm) Subwoofer von Peerless by Tymphany mit doppelter 8-Ohm-Schwingspule (D8) und einem Schwingspulen-Durchmesser von 188 mm. Die interne, FEA-optimierte Ferrit-Magnetstruktur, zwei große Aluminium-Kurzschlussringe und umfangreiche Schwingspulenbelüftung sind zentrale Konstruktionsmerkmale. Die Leistungsdaten umfassen 3.500 Watt RMS und 5.000 Watt maximal, bei einer Empfindlichkeit von 88,7 dB (2,83 V/1 m) und einem Frequenzgang von 10 bis 500 Hz. Mechanische Kennwerte beinhalten eine maximale lineare Auslenkung von ±10,4 mm sowie eine mechanische Auslenkung von über 90 mm Spitze-zu-Spitze; der Magnetspalt ist 36 mm lang, die Schwingspule 57 mm, mit 45,5 mm Auslenkung vor größerem BL-Verlust. Die Bauweise nutzt eine Membran aus Papier/Kohlefaser, eine Gummi-Sicke, Kupfer-Schwingspulendraht und einen Fiberglas-Former in einem Aluminiumgusskorb mit Ferritmagnet. Zur Montage stehen vordere und hintere Befestigungspunkte mit M6 x 30 zur Verfügung. Die Abmessungen betragen 38 cm Gesamt-Außendurchmesser, 23,3 cm Gesamttiefe und 34,8 cm Schallwandausschnitt bei 8 Montagelöchern.

• 15 Zoll (38 cm) Subwoofer
• RMS-Leistung 3.500 Watt
• Maximale Belastbarkeit 5.000 Watt
• Impedanz D8 (2x 8 Ohm)
• Empfindlichkeit 88,7 dB (2,83 V/1 m)
• Frequenzgang 10 bis 500 Hz
• Schwingspulen-Durchmesser 188 mm
• Interne Ferrit-Magnetstruktur
• FEA-optimierter Motor
• 2 Aluminium-Kurzschlussringe
• Doppelte Schwingspule
• Umfangreiche Schwingspulenbelüftung
• Mechanische Auslenkung über 90 mm (Spitze-zu-Spitze)
• Maximale lineare Auslenkung Xmax ±10,4 mm
• Membran Papier/Kohlefaser, Sicke Gummi
• Schwingspulendraht Kupfer, Schwingspulen-Former Fiberglas
• Korb Aluminiumguss, Magnetmaterial Ferrit

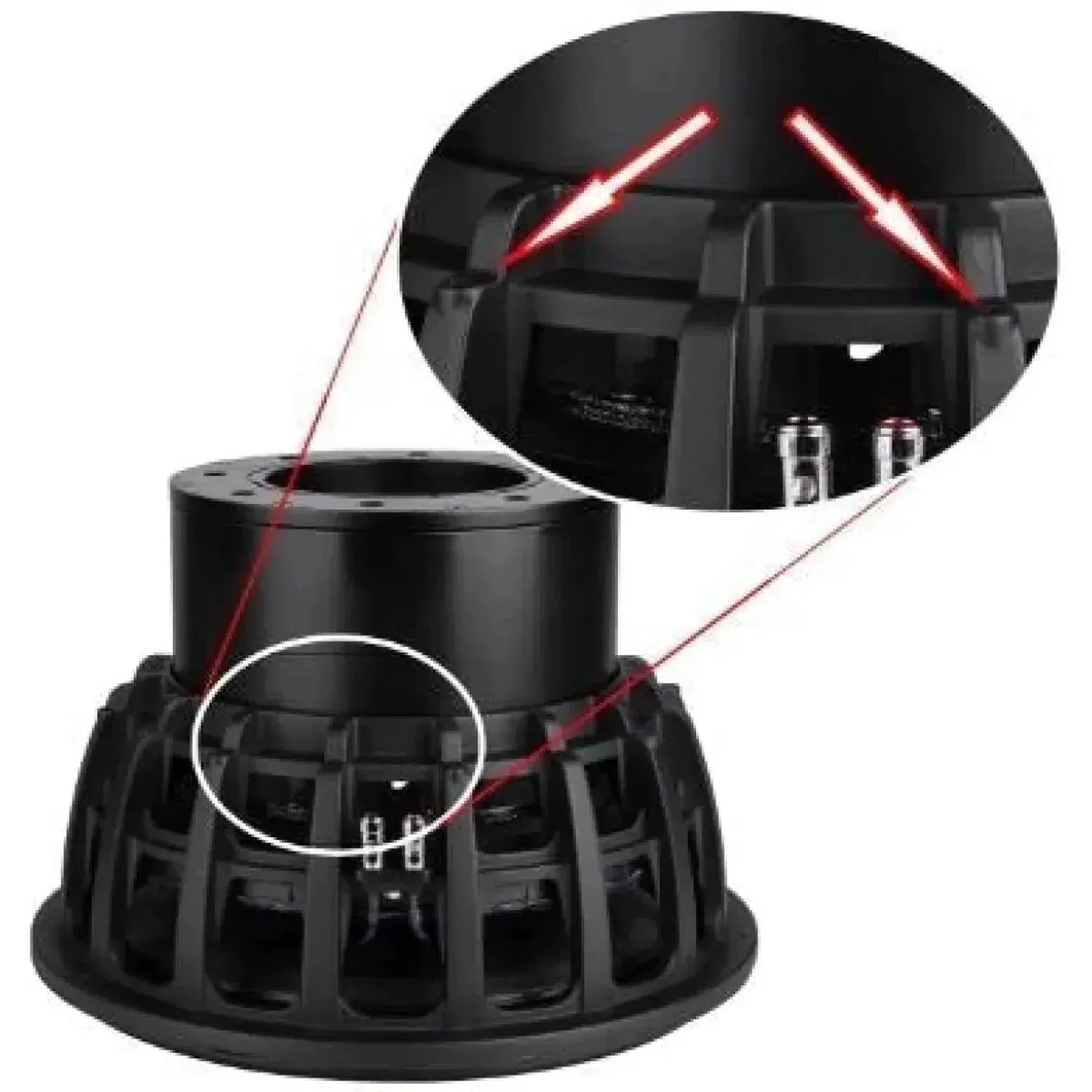

• Vordere und hintere Befestigungspunkte, Gewinde M6 x 30
• Gesamt-Außendurchmesser 38 cm
• Gesamttiefe 23,3 cm
• Schallwandausschnitt 34,8 cm
• Montagelöcher 8

• DC-Widerstand Re 3,2 Ohm
• Schwingspulen-Induktivität Le 3,31 mH
• Resonanzfrequenz Fs 25,3 Hz
• Mechanische Güte Qms 11,39
• Elektrische Güte Qes 0,5
• Gesamtgüte Qts 0,48
• Bewegte Masse Mms 576,8 g
• Mechanische Nachgiebigkeit Cms 0,068 mm/N
• Membranfläche Sd 774,4 cm²
• BL-Produkt 24,18 Tm
• Äquivalentes Volumen Vas 58 l
• Magnetspaltlänge 36 mm
• Schwingspulenlänge 57 mm
• Auslenkung 45,5 mm vor größerem BL-Verlust
• Gehäuseempfehlung geschlossen 56 l, untere Grenzfrequenz -3 dB: 42 Hz
• Gehäuseempfehlung belüftet 82 l, Port 200 cm² und 70 cm Länge, untere Grenzfrequenz -3 dB: 24,2 Hz
• Gehäuseempfehlung belüftet 130 l, Port 180 cm² und 90 cm Länge, untere Grenzfrequenz -3 dB: 20 Hz
