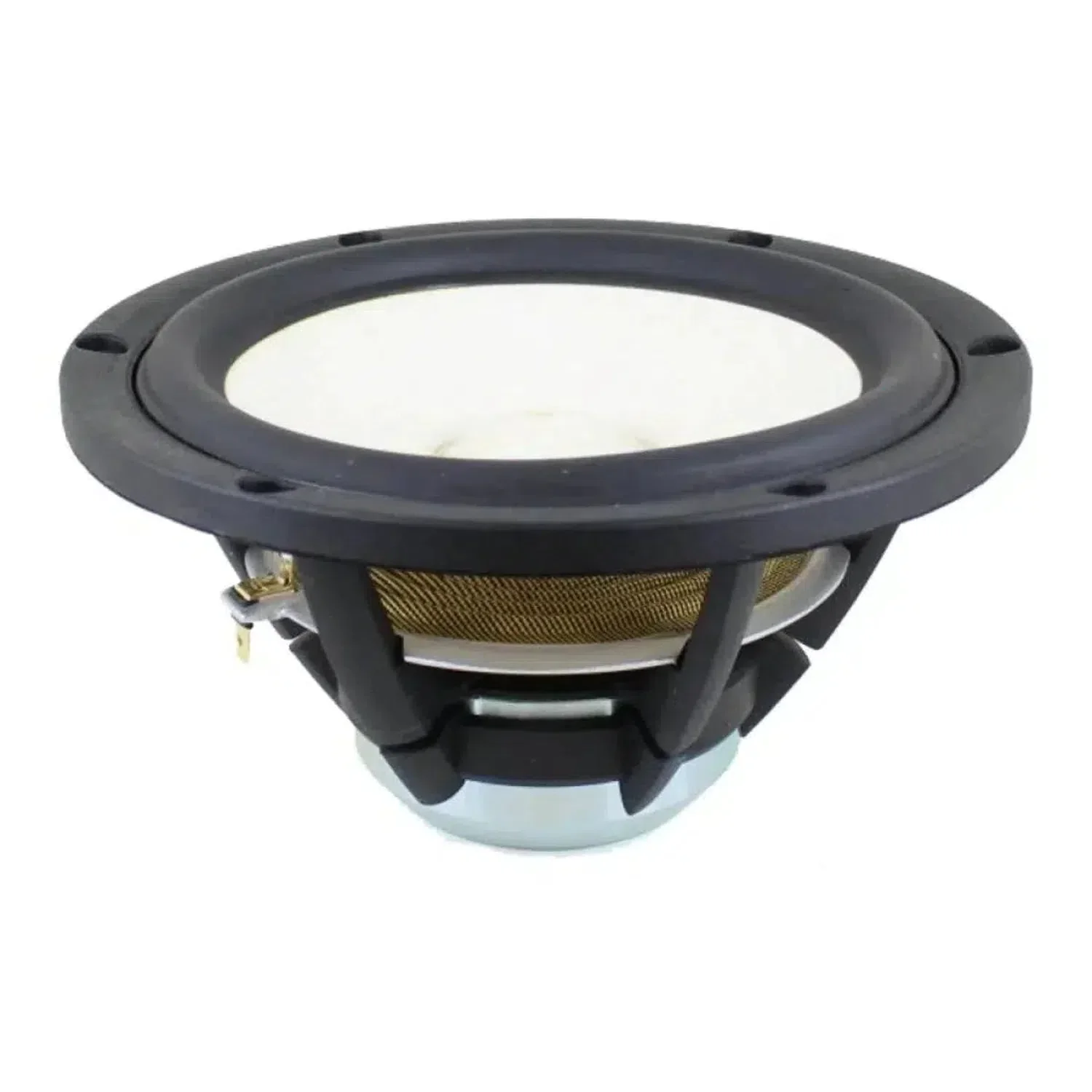

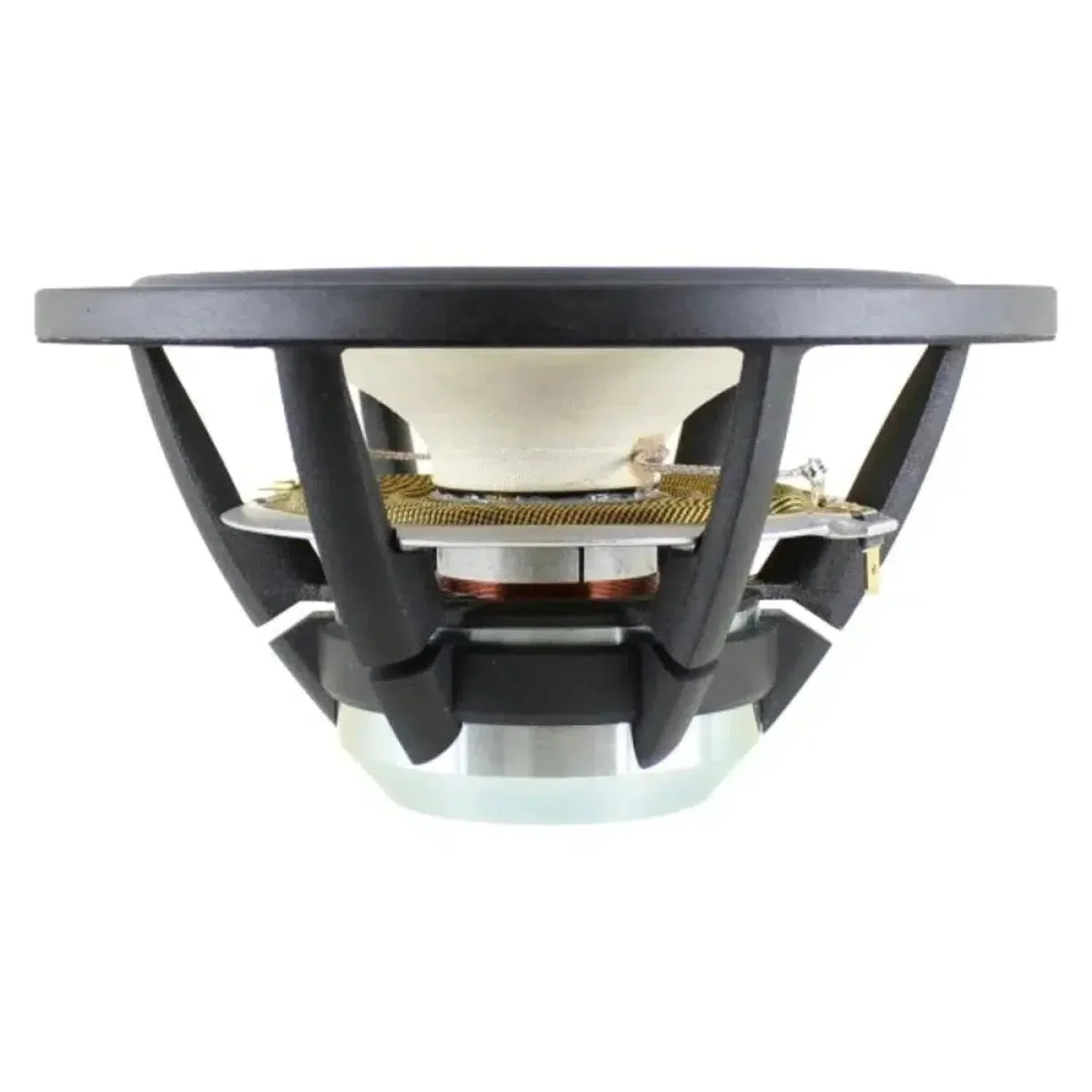

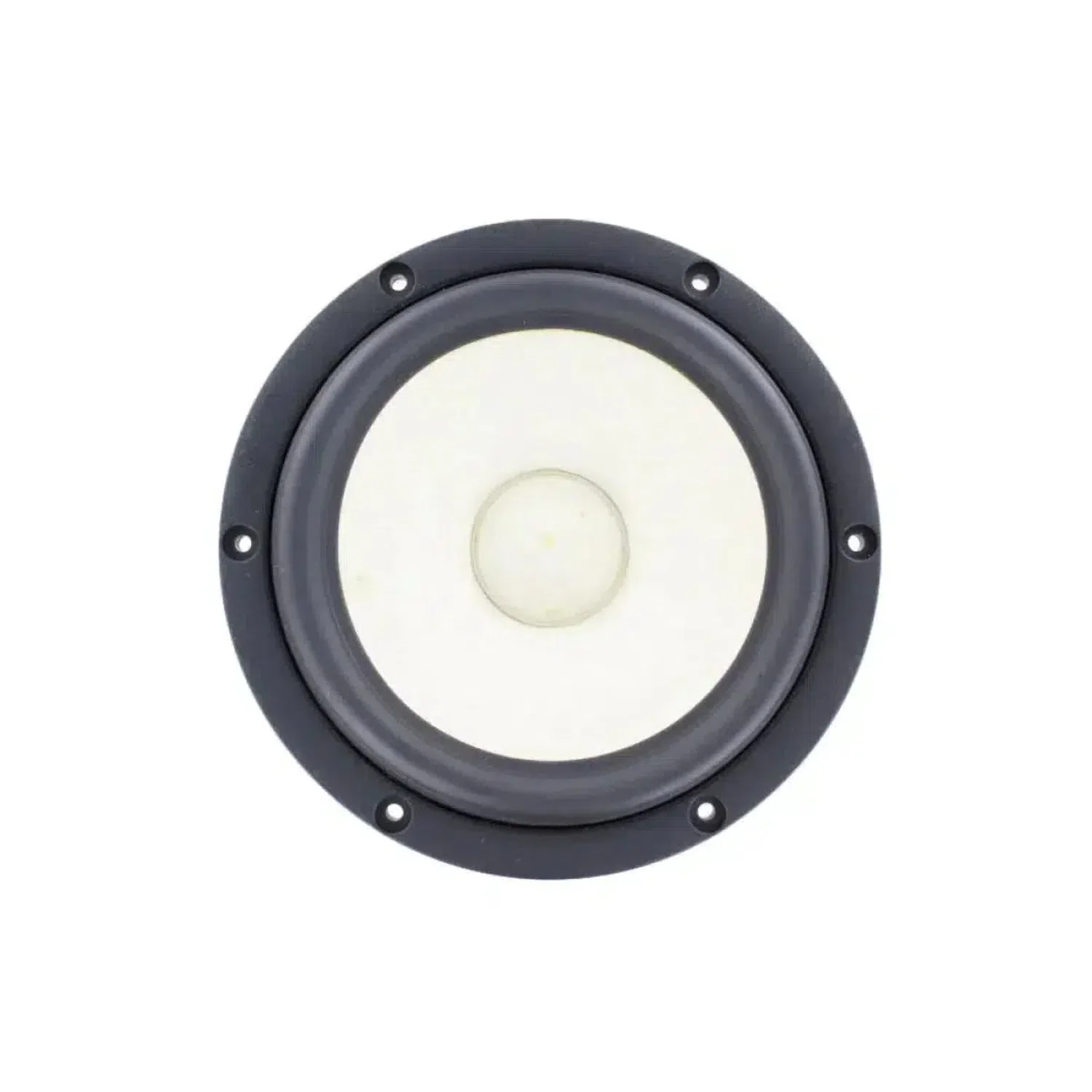

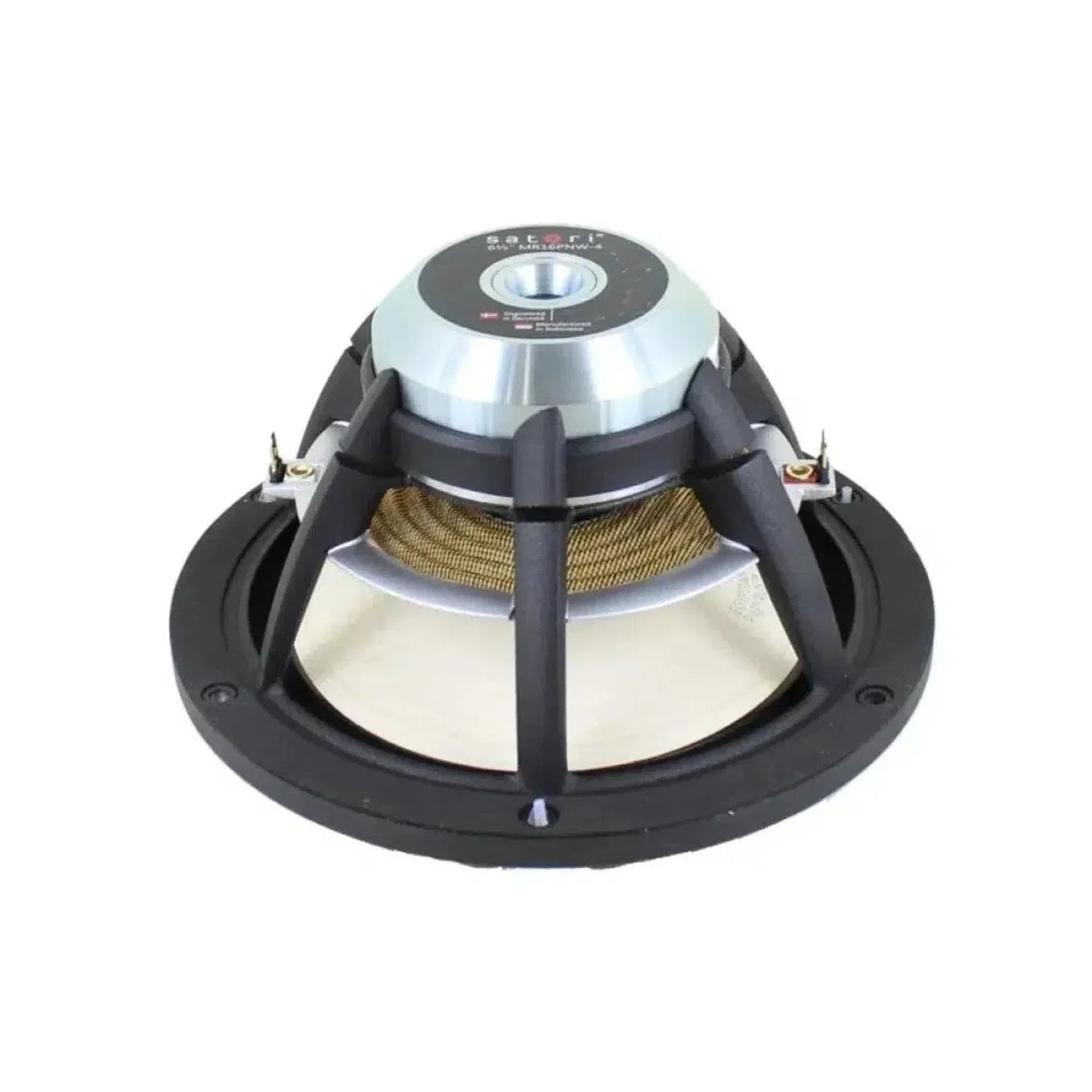

Satori MR16PNW / Paper ist ein 6,5 Zoll (16,5 cm) Tiefmitteltöner von SB Acoustics. Die Paper/Papyrus-Membran basiert auf proprietärem Konusmaterial mit EGYPTIAN PAPYRUS-Fasern. Ein leistungsstarkes Neodym-Motorsystem mit 1,17 T magnetischer Flussdichte und 0,13 kg Magnet bildet den Antrieb. Verfügbar als 4 Ω und 8 Ω Variante mit Empfindlichkeit von 92,5 dB (4 Ω) bzw. 88,5 dB (8 Ω) bei 2,83 V/1 m. Der Frequenzbereich liegt bei 80 Hz bis 3 kHz, die freie Luftresonanz Fs bei 31 Hz und die effektive Membranfläche bei 119 cm². Eine 35,5 mm CCAW-Schwingspule auf nichtleitendem Glasfaserträger mit 11,2 mm Spulenhöhe, 5 mm Luftspalt und 6,2 mm linearem Hub (p-p) ist integriert. Das belüftete, aerodynamische Aluminiumguss-Chassis wird durch belüfteten Polschuh und Spulenträger ergänzt sowie eine großzügig hinterlüftete Spinne. Weiche Gummisicke, verlängerte Kupferhülse am Polschuh, Silberdrähte mit 180° Abstand, modenbalancierter Konus, Dichtungs- und Bolzenlochvorsprünge sowie ein niedriges Verhältnis von Kolben- zu Chassisdurchmesser sind umgesetzt.

• 6,5 Zoll (16,5 cm) Tiefmitteltöner
• Paper/Papyrus-Membran, proprietäres Konusmaterial mit EGYPTIAN PAPYRUS-Fasern
• Belüftetes, aerodynamisches Aluminiumguss-Chassis
• Leistungsstarkes Neodym-Motorsystem
• Verfügbar in 4 Ω oder 8 Ω
• Frequenzbereich 80 Hz–3 kHz
• Effektive Membranfläche 119 cm²
• 35,5 mm CCAW-Schwingspule auf nichtleitendem Glasfaserträger
• Linearer Spulenhub (p-p) 6,2 mm
• Belüfteter Polschuh und Spulenträger
• Fortschrittliche BIMAX-Spinne, großzügig hinterlüftet
• Weiche Gummisicke
• Verlängerte Kupferhülse am Polschuh
• Silberdrähte mit 180° Abstand
• Niedriges Verhältnis von Kolben- zu Chassisdurchmesser
• Dichtungs- und Bolzenlochvorsprünge
• Nettogewicht 1 kg
• Magnetgewicht (Neodym) 0,13 kg
• Magnetische Flussdichte 1,17 T

• Nennimpedanz: 4 Ω oder 8 Ω
• Frequenzbereich: 80 Hz–3 kHz
• Freie Luftresonanz, Fs: 31 Hz
• Empfindlichkeit (2,83 V / 1 m): 92,5 dB (4 Ω), 88,5 dB (8 Ω)
• Gleichstromwiderstand, Re: 3,2 Ω (4 Ω), 6,2 Ω (8 Ω)
• Induktivität der Schwingspule, Le: 0,11 mH
• Effektive Membranfläche, Sd: 119 cm²
• Schwingspulendurchmesser: 35,5 mm
• Höhe der Schwingspule: 11,2 mm
• Höhe des Luftspalts: 5 mm
• Linearer Spulenhub (p-p): 6,2 mm
• Magnetische Flussdichte: 1,17 T
• Gewicht des Magneten (Neodym): 0,13 kg
• Nettogewicht: 1 kg
• Mechanischer Q-Faktor, Qms: 4,85 (4 Ω), 5,75 (8 Ω)
• Elektrischer Q-Faktor, Qes: 0,26 (4 Ω), 0,34 (8 Ω)
• Gesamt-Q-Faktor, Qts: 0,25 (4 Ω), 0,32 (8 Ω)
• Bewegte Masse inkl. Luft, Mms: 11,2 g (4 Ω), 11,8 g (8 Ω)
• Kraftfaktor, Bl: 5,2 Tm (4 Ω), 6,5 Tm (8 Ω)
• Äquivalenzvolumen, VAS: 47,2 l (4 Ω), 44,8 l (8 Ω)
• Nachgiebigkeit, Cms: 2,35 mm/N (4 Ω), 2,23 mm/N (8 Ω)
• Mechanischer Verlust, Rms: 0,45 kg/s (4 Ω), 0,40 kg/s (8 Ω)
• Nennbelastbarkeit: 40 W (4 Ω)
• Nennbelastbarkeit: 30 W (8 Ω)
• Messbedingung: IEC 268-5, Hochpass Butterworth, 200 Hz, 12 dB/Okt.
