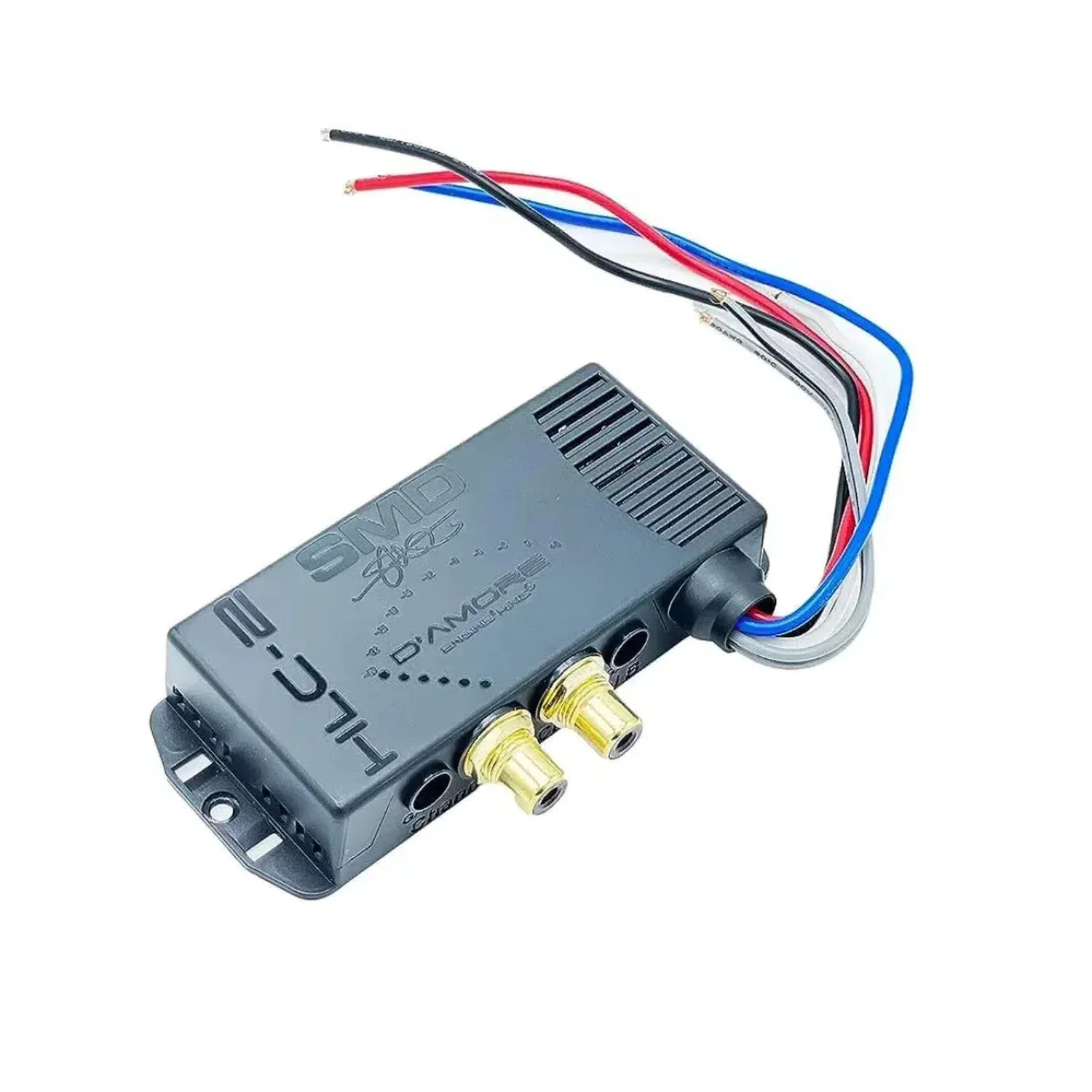

Der SMD HLC-2 ist ein High-Low Adapter mit integriertem Signalprozessor zur Prozessierung des ein- und ausgehenden Signals. Das Hochgeschwindigkeitsnetzteil in Militärqualität arbeitet im Bereich von 6 bis 18 V und ist kompatibel mit 16 V Systemen sowie STOP/START. Verbaut sind Operationsverstärker von Texas Instruments/Burr Brown und eine doppellagige FR4-Platine in Militärqualität. Eine Hochfrequenzfilterung entfernt Class-D-Rauschen am Werksradioausgang, der Ausgang arbeitet in Class A/B. Der Frequenzbereich beträgt 10 bis 40.000 Hz ±0,3 dB, das Signal-Rausch-Verhältnis liegt bei >115 dBA (20–20 kHz), THD+N bei <0,005 % (20 Hz–20.000 Hz) bzw. <0,003 % bei 1 kHz, 4 V RMS. Die maximale Eingangsspannung beträgt 40 V RMS BTL, die maximale saubere Ausgangsspannung >10 V RMS bei 100 Ohm Ausgangsimpedanz. Die Stromaufnahme beträgt 80 mA bei 12,6 V, eine blaue LED zeigt den Betrieb an. Abmessungen: 10,4 x 5,5 x 2 cm. Kann auch als Leitungstreiber oder Phasenumkehrer verwendet werden.

• High-Low Adapter
• Integrierter Signalprozessor zur Signalverarbeitung
• Hochgeschwindigkeitsnetzteil in Militärqualität
• Operationsverstärker von Texas Instruments/Burr Brown
• Doppellagige FR4-Platine in Militärqualität
• Hochfrequenzfilterung zur Entfernung von Class-D-Rauschen
• Class A/B-Ausgang
• Kann als Leitungstreiber oder Phasenumkehrer verwendet werden
• Abmessungen 10,4 x 5,5 x 2 cm

• Betriebsspannungsbereich 6 - 18 VDC
• Frequenzbereich (Verstärkung min) 10 - 40.000 Hz ±0,3 dB
• Signal-Rausch-Verhältnis >115 dBA (20 - 20 kHz)
• THD+N 20 Hz - 20.000 Hz <0,005 %
• THD+N 1 kHz, 4 V RMS <0,003 %
• Maximale Eingangsspannung 40 V RMS BTL
• Maximale saubere Ausgangsspannung >10 V RMS
• Ausgangsimpedanz 100 Ohm
• Stromaufnahme bei 12,6 V 80 mA
• Betriebsanzeige blaue LED
